Сушилка медицинской аскорбиновой кислоты (МАК)

Санкт-Петербургский Государственный Технологический Институт
Кафедра машины и аппараты химических производств
Курсовой проект по дисциплине "Машины и аппараты химических производств"
На тему: "Подбор сушилки для производства аскорбиновой кислоты"
Санкт-Петербург 2012

В данном проекте подбирается и рассчитывается сушилка с псевдоожиженным слоем для производства аскорбиновой кислоты. Сушилка проектируется по примеру патента ru 2131567 c1 " Способ сушки медицинской аскорбиновой кислоты". Произведены технологический, гидродинамический расчет. И подбор вспомогательного оборудования.

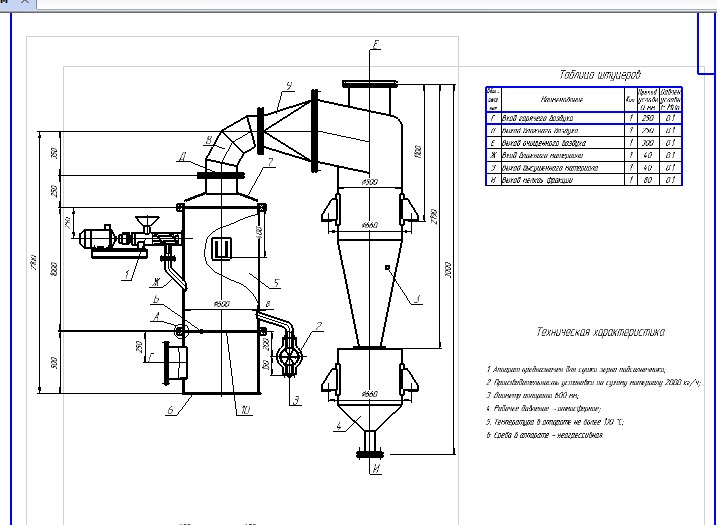

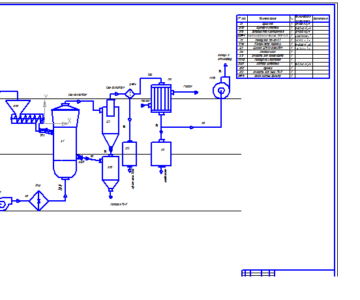

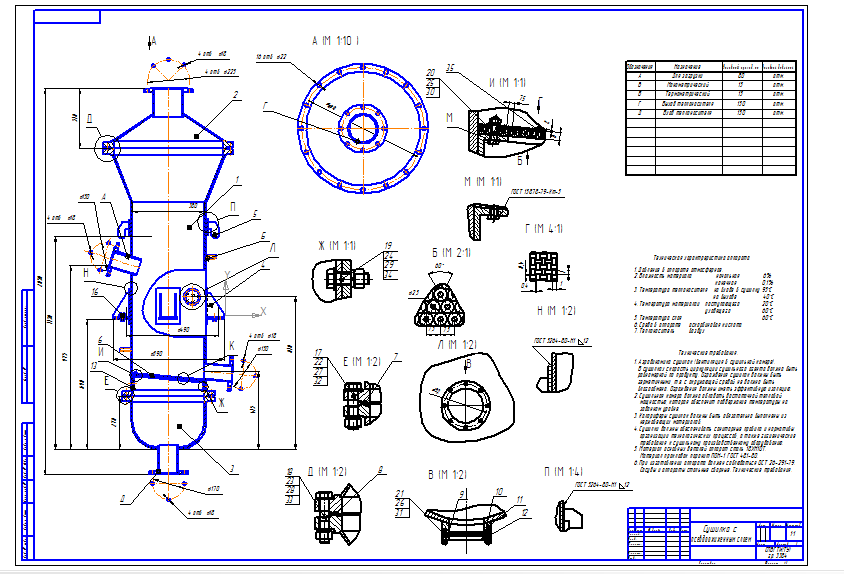

Графическая часть содержит технологическую сему производства аскорбиновой кислоты, сборочный чертеж сушилки с псевдоожиженным слоем, общий вид корпуса, и сборочные единицы : днище и крышку аппарата.
Курсовой проект содержи 4 чертежа формата А1, с прилегающими к ним спецификациями. 35 страниц пояснительной записки,
Характеристика аскорбиновой кислоты, процесс получения медицинской аскорбиновой кислоты, выбор материала для аппарата, описание конструкций и выбор наилучшей из них.
1. Исходные данные к расчету.

Исходные данные
Производительность по исходному материалу G1=100 кг/ч;
Влажность материала:
Начальная u1=6%;
Конечная u2=0,1%;
Температура теплоносителя, °С:
На входе в сушилку t1=95°С;
На выходе из сушилки t2=40°С;
Температура слоя Ɵсл=60°С;
Температура материала:
Поступающего Ɵ1=20°С;
Уходящего Ɵ2-60°С;
Влагосодержание теплоносителя, поступающего
в калорифер для СпБ при влажности воздуха φ0=90%
и температуре -20°С x0=0,00188;
Теплоемкость высушенного материала см=0,88 кДж/кг∙К
Плотность материала ρм=2710 кг/м3.

Введение 1
1. Аналитический обзор. 2
1.1 Выбор способа сушки. 2
1.2 Что такое сушка и кипящий слой? 3
1.2 Классификация сушилок с кипящим слоем 4
1.3 Достоинства и недостатки сушилок с кипящим слоем. 5
1.4 Применение сушилок с кипящим слоем. 5
2. Патентная документация для выбора схемы сушки медицинской аскорбиновой кислоты (МАК) 7
2.1 Составление технологической схемы на основе выбранного патента. 11
2.2 Выбор материала для сушилки с кипящим слоем 12
2.3 Описание конструкции аппарата 13
3. Получение медицинской аскорбиновой кислоты из технической 16
3.1 Процесс получения МАК 16
4. Особенности получения синтетических витаминов 18
5. Технологический расчет сушилки. 20
1. Исходные данные к расчету. 20
2. Материальный расчет сушилки. 20
3. Тепловой расчет сушилки. 20
6. Гидродинамический расчет сушилки. 22
1. Свойства воздуха на выходе из сушилки. 22
2. Расчет скорости псевдоожижения и начала уноса частиц. 23
3. Расчет числа псевдоожижения частиц и рабочей скорости. 24
4. Расчет диаметра аппарата. 24
5. Определение высоты кипящего слоя. 25
6. Расчет гидравлического сопротивления решетки. 26
7. Подбор вспомогательного оборудования. 27
1. Подбор газодувки. 27
2. Подбор питателей. 27
3. Подбор калорифера. 28
4. Подбор циклона. 30
5. Подбор фильтра. 33
8. Прочностной расчет. 34
1. Расчет веса аппарата. 34
2. Подбор опор. 34
