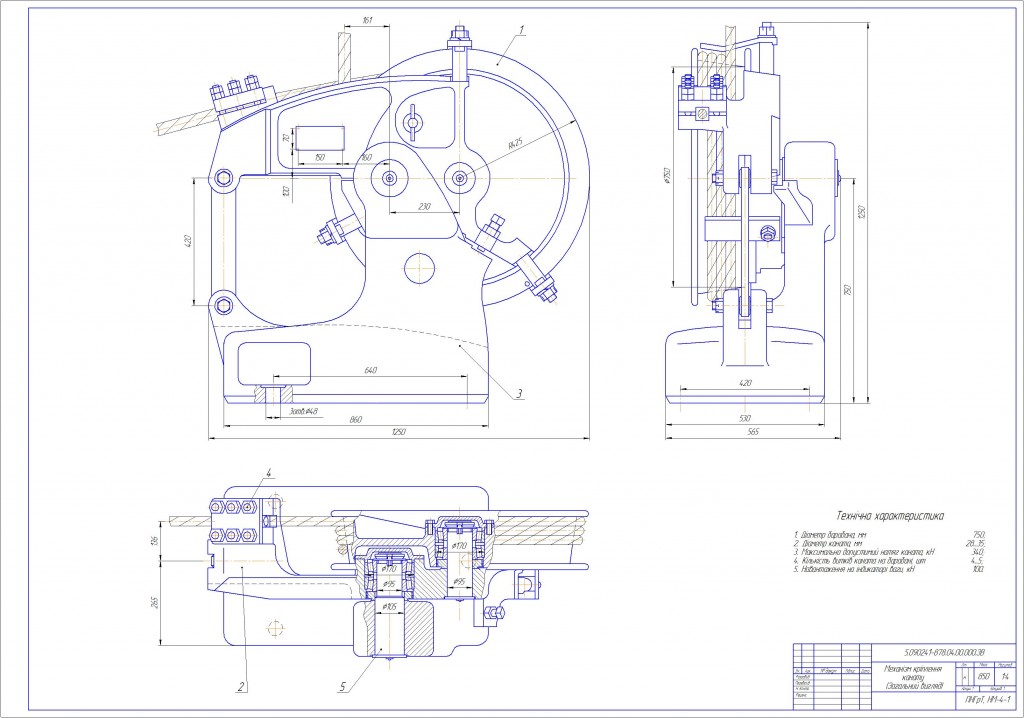

Механизм крепления неподвижной ветки талевой системы МПКД

На буровых установках применяют механизмы для крепления и перепускания неподвижной ветки талевой системы

Технічна характеристика
1.Діаметр барабана, мм 750;
2.Діаметр каната, мм 28...35;
3.Максимально допустимий натяг каната, кН 340;
4.Кількість витків каната на барабані, шт 4...5;
5.Навантаження на індикаторі ваги, кН 100.

Состав: Сборочный чертеж(СБ), Спецификация Язык документа

Софт: Компас v12

Каталог / Промышленность / Нефть и Газ / Механизм крепления неподвижной ветки талевой системы МПКД

Просмотр файлов
Механизм крепления каната МПКД/
Механизм крепления каната МПКД/Механізм кріплення каната.doc
Механизм крепления каната МПКД/Механізм кріплення каната.frw
