Механизм поворота машины для забивки чугунной летки

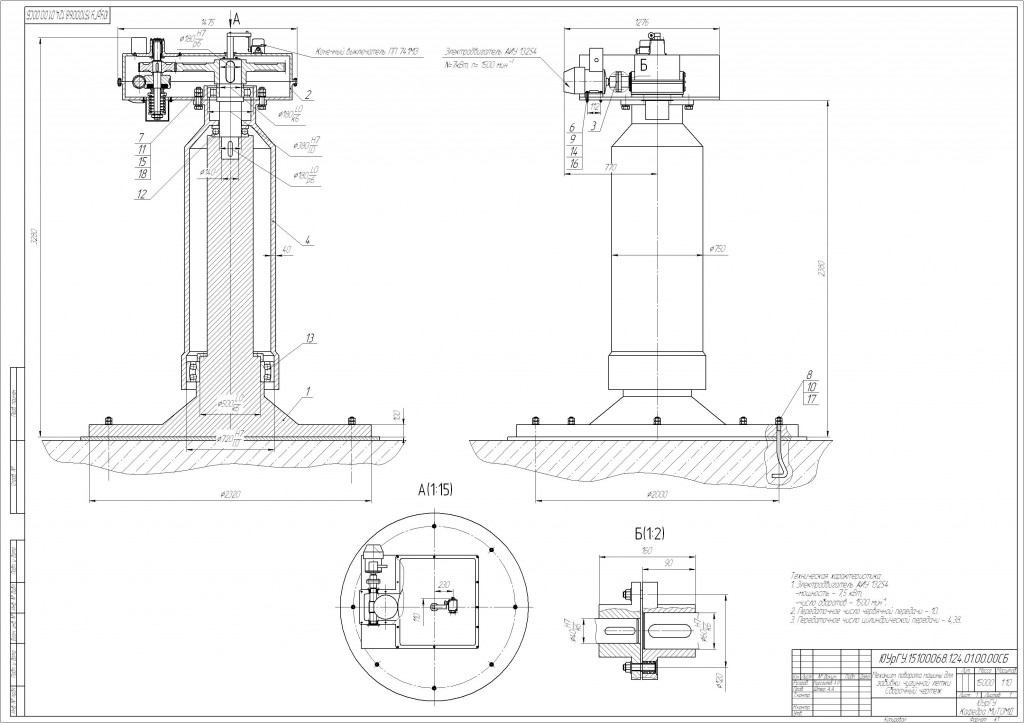

Механизм поворота, чертеж (ЮУрГУ.15100068.124.01.00.00СБ), представляет собой неподвижную колонну 1, закрепленную на полу цеха фундаментными болтами 8. На колонну 1 через упорный подшипник 12 опирается поворотная колонна 2. Для восприятия нагрузки, возникающей от веса лафета, установлены радиальные роликовые подшипники 13, 40. На колонне 2, болтами 7, закреплен привод механизма поворота.
Привод механизма поворота включает в себя электродвигатель АИУ132S4 с мощностью 7 кВт и частотой вращения 1500 〖мин〗^(-1), муфту упругую втулочно-пальцевую (МУВП) 4, червячно-цилиндрический редуктор (ЮУрГУ.15100068.124.01.01.00СБ).
Червячная передача редуктора выполнена со встроенной муфтой предельного момента. Ведущие диски 11 муфты закреплены на ступице червячного колеса 14, ведомые 10 – на валу 3. Диски прижимаются друг к другу пружиной 19, регулировка жесткости которой возможна с помощью гайки 32 через втулку 7. Для предотвращения самооткручивания гайки предусмотрена стопорная шайба 48.
На одном валу с червячным колесом закреплена шестерня 23 цилиндрической передачи. Шестерня входит в зацепление с неподвижным колесом 13, неподвижность которой обеспечивается путем фиксации оси колеса относительно неподвижной колонны шпоночным соединением.
Работа механизма осуществляется следующим образом
Электродвигатель передает крутящий момент через МУВП на вал червяка 20. От червячного колеса, за счет сил трения между дисками фрикционной муфты, вращение передается на шестерню. Шестерня начинает обкатывать неподвижное колесо, тем самым поворачивая поворотную колонну.

Техническая характеристика:
1. Электродвигатель АИУ 132S4
-мощность - 7,5 кВт;
-число оборотов - 1500 мин .
2. Передаточное число червячной передачи - 10.
3. Передаточное число цилиндрической передачи - 4,38.

Состав: Сборочный чертеж машины (СБ), Сборочный чертеж редуктора (СБ), Спецификация машины, Спецификация редуктора. Язык документа

Софт: Компас v10, cdw

Каталог / Промышленность / Металлургия / Механизм поворота машины для забивки чугунной летки

Просмотр файлов
редуктор.cdw
главный вид.cdw
Спецификация на редуктор.spw
Спецификация механизм поворота.spw
Колесо.cdw
крышка.cdw
Механизм поворота, чертеж (ЮУрГУ.15100068.124.01.00.00СБ), представляет собой неподвижную колонну 1, закрепленную на полу цеха фундаментными болтами 8. На колонну 1 через упорный подшипник 12 опир.docx
