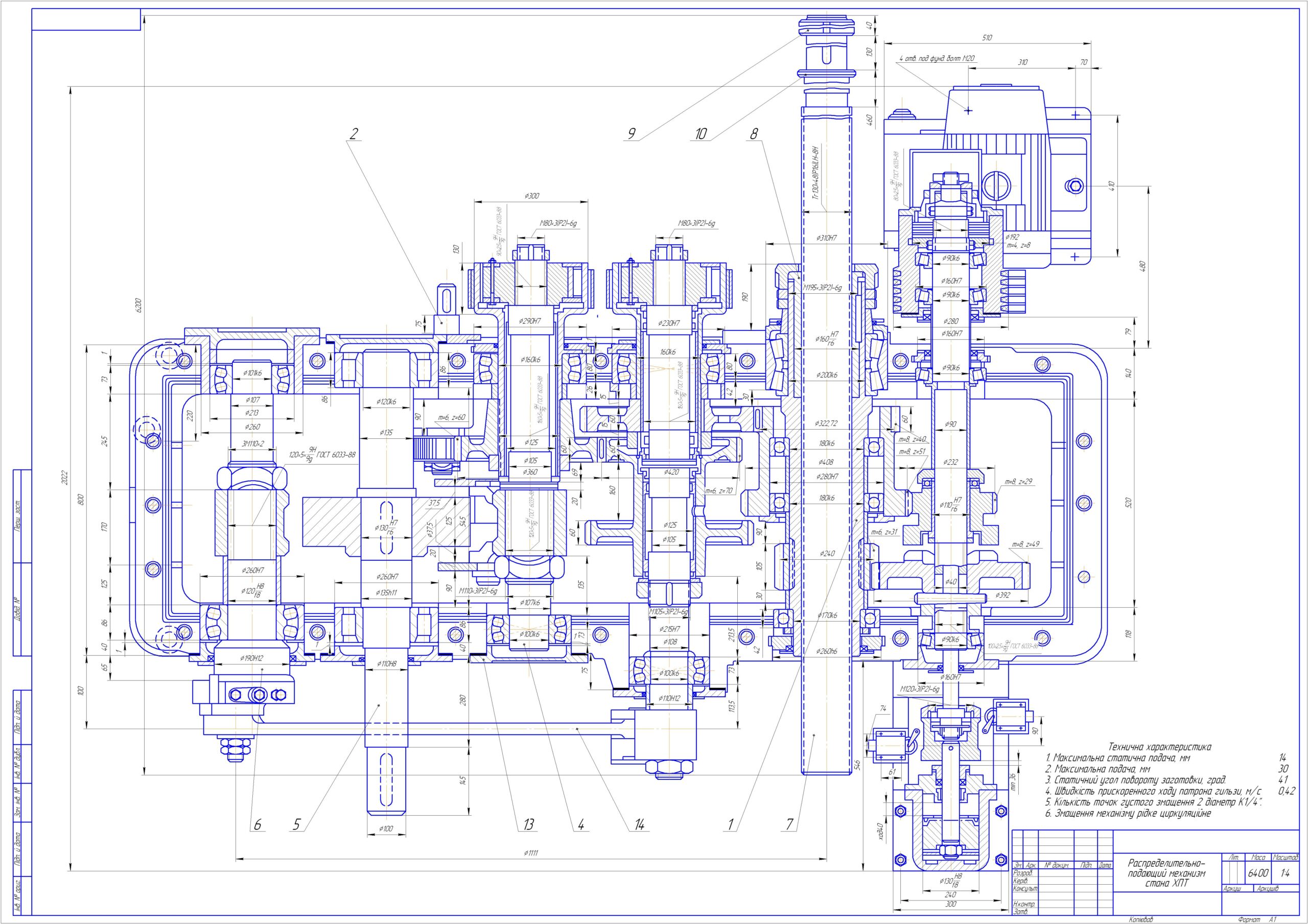

Чертеж распредилительно-подающего механизма стана ХПТ.

Распредилительно-подающий механизм (РПМ) стана холодной прокатки труб (ХПТ).
Техническая характеристика
1. Максимальная статическая подача, мм 142
Максимальная подача, мм 30
3. Статический угол поворота заготовки, град. 41
4. Скорость ускоренного хода патрона гильзы, м/с 0,42
5.Количество точек густого смазывания две диаметр К1/4".
6. Смазывание механизма жидкое циркуляционное.

Состав: Два чертежа формата А1: Вид общий РПМ ВО, разрез РПМ СБ, спецификация. ПЗ нет. Язык документа

Софт: КОМПАС-3D 14

Каталог / Промышленность / Металлургия / Чертеж распредилительно-подающего механизма стана ХПТ.

Просмотр файлов
распределительно-подающий механизм стана ХПТ/РПМ специф2.cdw
распределительно-подающий механизм стана ХПТ/РПМ.cdw
распределительно-подающий механизм стана ХПТ/РПМ_редуктор_разрез.cdw
распределительно-подающий механизм стана ХПТ
