Чертеж засыпного аппарата доменной печи

Засыпной аппарат является составной частью двухконусного загрузочного устройства доменной печи. Предназначен для приема шихтовых материалов, поступающих из распределителя шихты, и последующей загрузки в печь. Аппарат служит также затвором, предотвращающим выход газа из печи в атмосферу, при открытом (опущенном) малом конусе распределителя шихты. Устанавливается на куполе доменной печи. Для повышения стойкости большого конуса и чаши от абразивного износа их контактные поверхности, а также непосредственно примыкающие к ним участки рабочих поверхностей, наплавляют твердым сплавом.

Технические характеристики:
1. Полезный объем доменной печи, м3 1033
2. Полезная вместимость межконусного пространства, м 33,5
3. Давление газа на колошнике, наибольшее, МПа 0,2

Состав: Чертеж засыпного аппарата доменной печи ВО формат А1, спецификация к чертежу, чертеж конуса малого со штангой ВО формата А1 с спецификацией, конуса малого формата А1 с спецификацией, чертеж штанги А3. ПЗ нет. Язык документа

Софт: КОМПАС-3D 14

Каталог / Промышленность / Металлургия / Чертеж засыпного аппарата доменной печи

Просмотр файлов

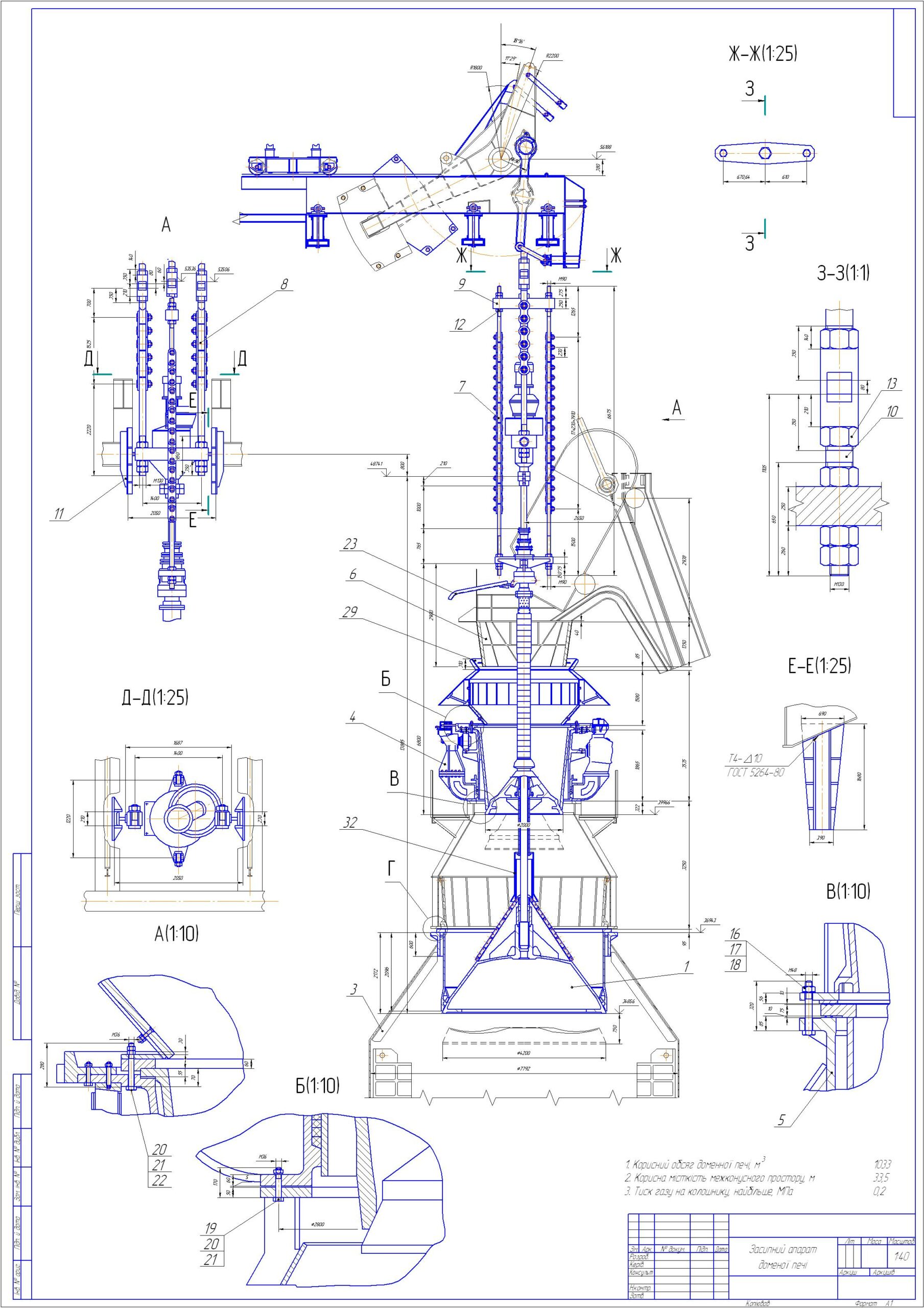

Засыпной аппарат доменной печи/Засыпной аппарат доменной печи_А1.cdw
Засыпной аппарат доменной печи/Засыпной аппарат доменной печи_СПЕЦ.cdw
Засыпной аппарат доменной печи/Конус малый_А1.cdw
Засыпной аппарат доменной печи/конус_малый_со штангойСПЕЦ.cdw
Засыпной аппарат доменной печи/конус_малый_СПЕЦ.cdw
Засыпной аппарат доменной печи/Малый в сборе_А1.cdw
Засыпной аппарат доменной печи/Труба_А3.cdw
Засыпной аппарат доменной печи
