Чертежи чугуновозного ковша

Чугуновоз — вид грузового вагона предназначен для перевозки жидкого чугуна как в составе поезда, так и на близких расстояниях (на территории заводов и промышленных территорий), к миксеру и доменной печи.

Чугуновоза

1. Вес жидкого чугуна, т 60,0
2. Вес пустого ковша, т 10,67
3. Вес футеровки ковша, т 8,50
4. Вес футеровоного ковша с чугуном, т 80

Сталевоза:

1. Вес чугоновоза, т 46,5
2. База тележки, мм 4500
3. Колея тележки, мм 1524
4. Скорость передвижения тележки, м/мин 85
5. Диаметр ходового колеса, мм 920

Механизм передвижения:

1. Электродвигатель
тип ДП-42
мощность, кВт 40
число оборотов, мин 920
2. Редуктор
передаточное число 31,2
межцентровое расстояние, мм 950
3. Тормоз
Тип ТКП 300
Диаметр шкива, мм 300

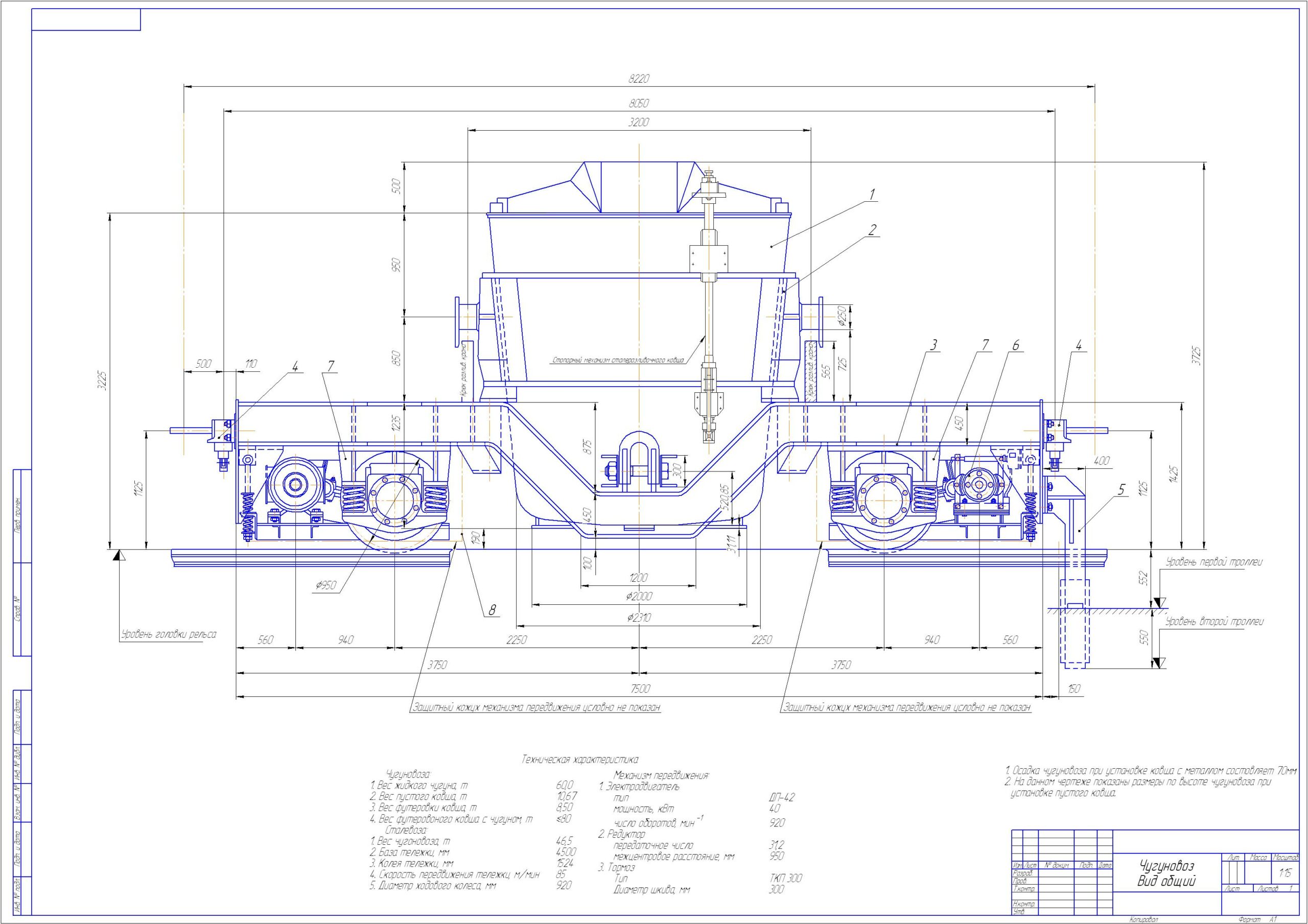

Состав: Два чертежа формата А1 ВО чугуновоза, чертеж привода чугуновоза формата А1 ВО, чертеж редуктора чугуновоза формата А1 ВО, чертеж корпуса редуктора формата А1 ВО, деталировка на формате А_1, ко всем чертежам есть спецификации. ПЗ нет. Язык документа

Софт: КОМПАС-3D 14

Каталог / Промышленность / Металлургия / Чертежи чугуновозного ковша

Просмотр файлов
Чугуновоз/Thumbs.db
Чугуновоз/~$гуновоз_А1.cd~
Чугуновоз/Вид_общ_нов_чуг_воза_А1.cdw
Чугуновоз/Деталировка А1/Быстрох_вал.cdw
Чугуновоз/Деталировка А1/Колесо зубчатое.cdw
Чугуновоз/Деталировка А1/Крышка свозная.cdw
Чугуновоз/Деталировка А1/Тихох_шест_вал.cdw
Чугуновоз/Редуктор_Вид общий_А1.cdw
Чугуновоз/Редуктор_Вид общий_специфик..cdw
Чугуновоз/Редуктор_корпус_А1.cdw
Чугуновоз/Чугуновоз_А1.cdw
Чугуновоз/Чугуновоз_привод_А1.cdw
Чугуновоз/Чугуновоз_привод_специфик.cdw
Чугуновоз/Чугуновоз_специф..cdw
Чугуновоз/Деталировка А1
Чугуновоз
