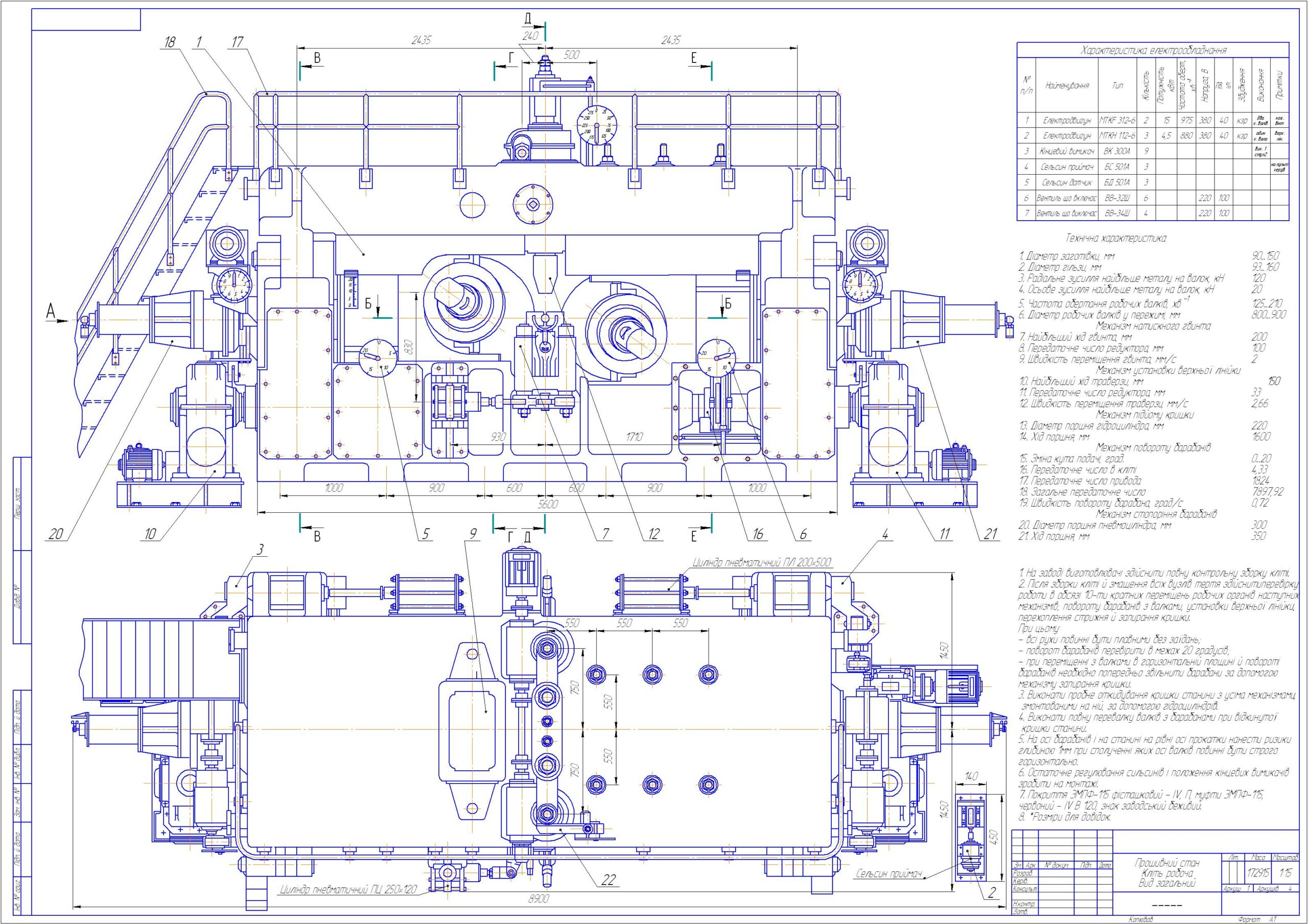

Чертежи рабочей клети прошивного стана

Прошивной стан – стан для горячей прошивки деформированной заготовки или слитка на короткой, удерживаемой оправке и получении толстостенной гильзы, устанавливается перед раскатными станами в составе ТПА.

Техническая характеристика

1. Диаметр заготовки, мм 90...150
2. Диаметр гильзы, мм 93...160
3. Радиальное металла на валок, кН 120
4. Осевое усилие металла на валок, кН 20
5. Частота вращения рабочих валков, мин-1 125...210
6. Диаметр рабочих валков в пережиме, мм 800...900

Механизм нажимного винта

7. Наибольший ход винта, мм 200
8. Передаточное число редуктора, мм 100
9. Скорость перемещения винта, мм/с 2

Механизм установки верхней линейки

10. Наибольший ход траверзы, мм 150
11. Передаточное число редуктора, мм 33
12. Скорость перемещения траверзы, мм/с 2,66

Механизм подъема крышки

13. Диаметр поршня гидроцилиндра, мм 220
14. Ход поршня, мм 1600

Механизм поворота барабанов

15. Изменение угла подачи, град. 0...20
16. Передаточное число в клети 4,33
17. Передаточное число привода 1824
18. Общее передаточное число 7897,92
19. Скорость поворота барабана, град/с 0,72

Механизм стопорения барабанов

20. Диаметр поршня пневмоцилиндра, мм 300
21. Ход поршня, мм 350

Состав: Семь чертежей формата А1. Четыре чертежа рабочей клети прошивного стана формата А1 ВО, чертеж шпинделя формата два А1 СБ, деталировка шпинделя на формате А1, спецификации. ПЗ нет. Язык документа

Софт: КОМПАС-3D 14

Каталог / Промышленность / Металлургия / Чертежи рабочей клети прошивного стана

Просмотр файлов
Клеть рабочая прош ивного стана/1_Шпинднль_А1_А1.cdw
Клеть рабочая прош ивного стана/2_Клеть рабочая прош_стан_лист1_А1.cdw
Клеть рабочая прош ивного стана/3_Клеть рабочая прош_стан_лист_2_А1.cdw
Клеть рабочая прош ивного стана/4_Клеть рабочая прош_стан_лист_3_А1.cdw
Клеть рабочая прош ивного стана/5_Клеть рабочая прош_стан_лист_4_А1.cdw
Клеть рабочая прош ивного стана/6_Специф_клеть.cdw
Клеть рабочая прош ивного стана/6_Специф_шпиндель.cdw
Клеть рабочая прош ивного стана/Деталировака А_1/Вал_А3.cdw
Клеть рабочая прош ивного стана/Деталировака А_1/Крестовина_А2.cdw
Клеть рабочая прош ивного стана/Деталировака А_1/Фланец_А3.cdw
Клеть рабочая прош ивного стана/Деталировака А_1
Клеть рабочая прош ивного стана
