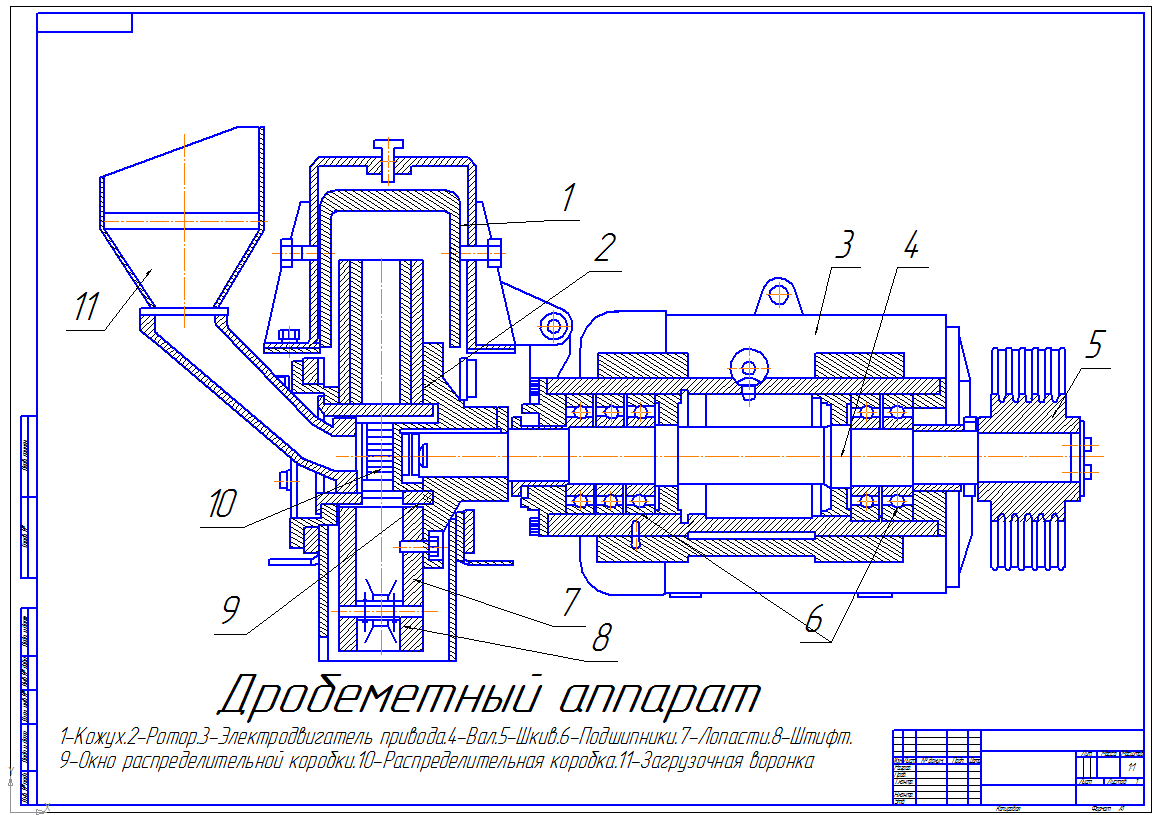

Дробеметный аппарат 393М

Дробемёт — аппарат для создания направленного потока абразива при дробемётной или дробеструйной обработке поверхности. Во время работы аппарата дробь самотеком из питателя попадает в импеллер, вращающийся с рабочим колесом (ротором). Импеллер разгоняет попавшую в него дробь и через окно распределительной камеры, остающейся неподвижной, выбрасывает дробь на лопасти ротора. Под действием центробежной силы дробь скользит по лопасти от центра к периферии и выбрасывается с большой скоростью в виде веера (факела).

Технические характеристики дробеметного аппарата 393М
Параметр 393М
Производительность по дроби, кг/мин 140
Скорость вылета дроби, м/с 80
Частота вращения ротора, об/мин 2500
Диаметр ротора, мм 500
Число лопастей 8
Ширина дроби факела на выходе , мм 60
Установленная мощность, кВт 17
Габаритные размеры, мм
Длина 1295
Ширина 960
Висота 720
Маса без электродвигателя, кг 650
