Индукционная тигельная печь ИАТ-6

ПИ СФУ
Кафедра ЭТКиС
Курсовой проект по дисциплине "Проектирование электротехнологических установок"
На тему: "Индукционная тигельная печь ИАТ-6"
Красноярск 2013

В данном проекте разрабатывается индукционная тигельная печь емкостью 6 т.

1)Исходные данные к проекту:
а) материал – алюминий. Режим работы – на твердой завалке, с сохранением жидкого болота.
конечная температура металла 750 С ;
б) емкость печи G= 6000 кг, длительность процесса плавки и пере-грева металла до конечной температуры =2,5 ч, частота питающего напряжения f=50 Гц.

2) Содержание расчетно – пояснительной записки:
а) расчет геометрических соотношений в системы индуктор- загрузка;
б) определение активной мощности и теплового коэффициента
полезного действия;
в) определение высоты мениска;
г) расчет тепловых потерь
д) электрический расчет;
е) расчет магнитопровода;
ж) расчет водоохлаждения индуктора;
з) расчет конденсаторной батареи;
к) расчет энергетического баланса установки.

3) Перечень графического материала:

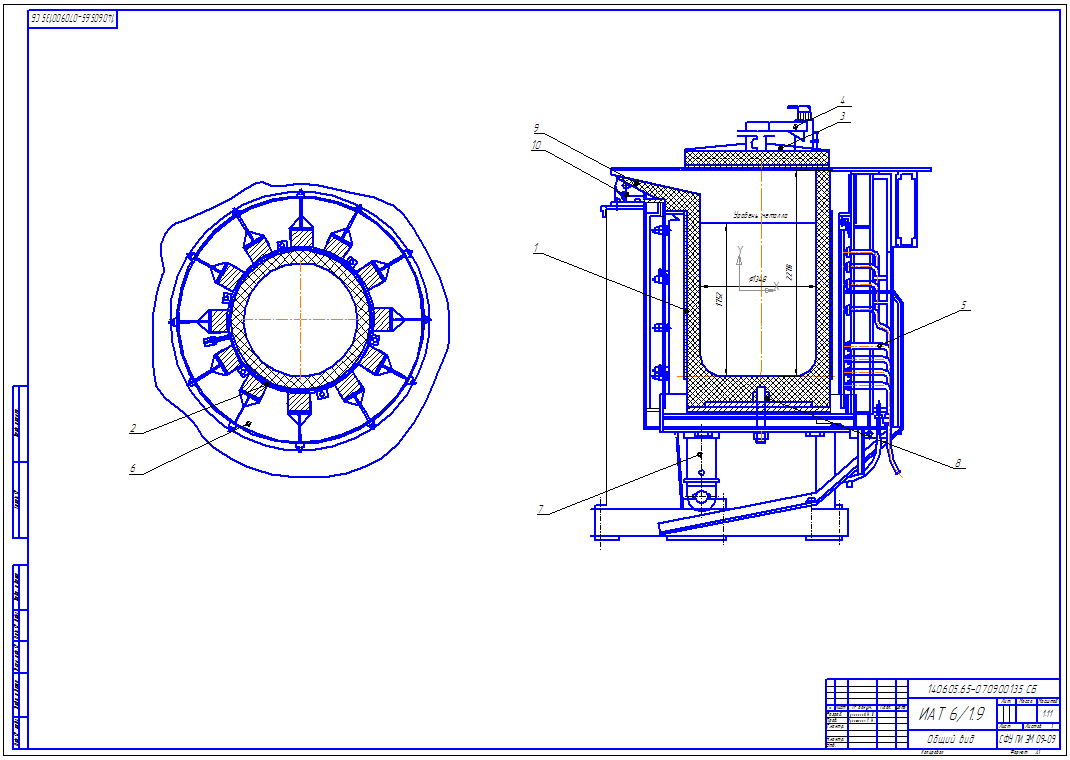

а) Индукционная тигельная печь ИАТ – 6/ (формат А1)
б) Индуктор индукционной тигельной печи ИАТ – 6 (формат А1)

Состав: Вид общий печи, чертеж индуктора, спецификация, ПЗ Язык документа

Софт: Компас-3D V12

Каталог / Промышленность / Металлургия / Индукционная тигельная печь ИАТ-6

Просмотр файлов
Курсовой ИАТ-6.doc
Индуктор мой ИАТ6.cdw
Спецификация ИАТ - 6.spw
Печь ИАТ6.cdw
