Кривошипно-рычажные ножницы

Кривошипно-рычажные ножницы используют для резки проката при скорости его движения < 5 м/с
Кривошипно-рычажные ножницы [crankandlever shears] — летучие ножницы, ножи которых двигаются по сложной эллипсовидной траектории; на участке резания траектория почти совпадает с горизонтальным движением полосы; ножи движутся поступательно, сближаясь по вертикали.
Техническая характеристика
1. Поперечное сечение разрезаемого проката, макс., мм 7500
2. Скорость прокатки, м/с
макс 3,5
мин 1,1
3. Общее передаточное число редуктора 2,8
4. Кривошипный радиус, мм 280
5. Ширина ножа, мм 250
6. Двигатель постоянного тока 4MFH0717-66
количество 2
мощность, кВт 250
скорость вращения, об/мин 600
диапазон паспортный, об/мин 60...1500

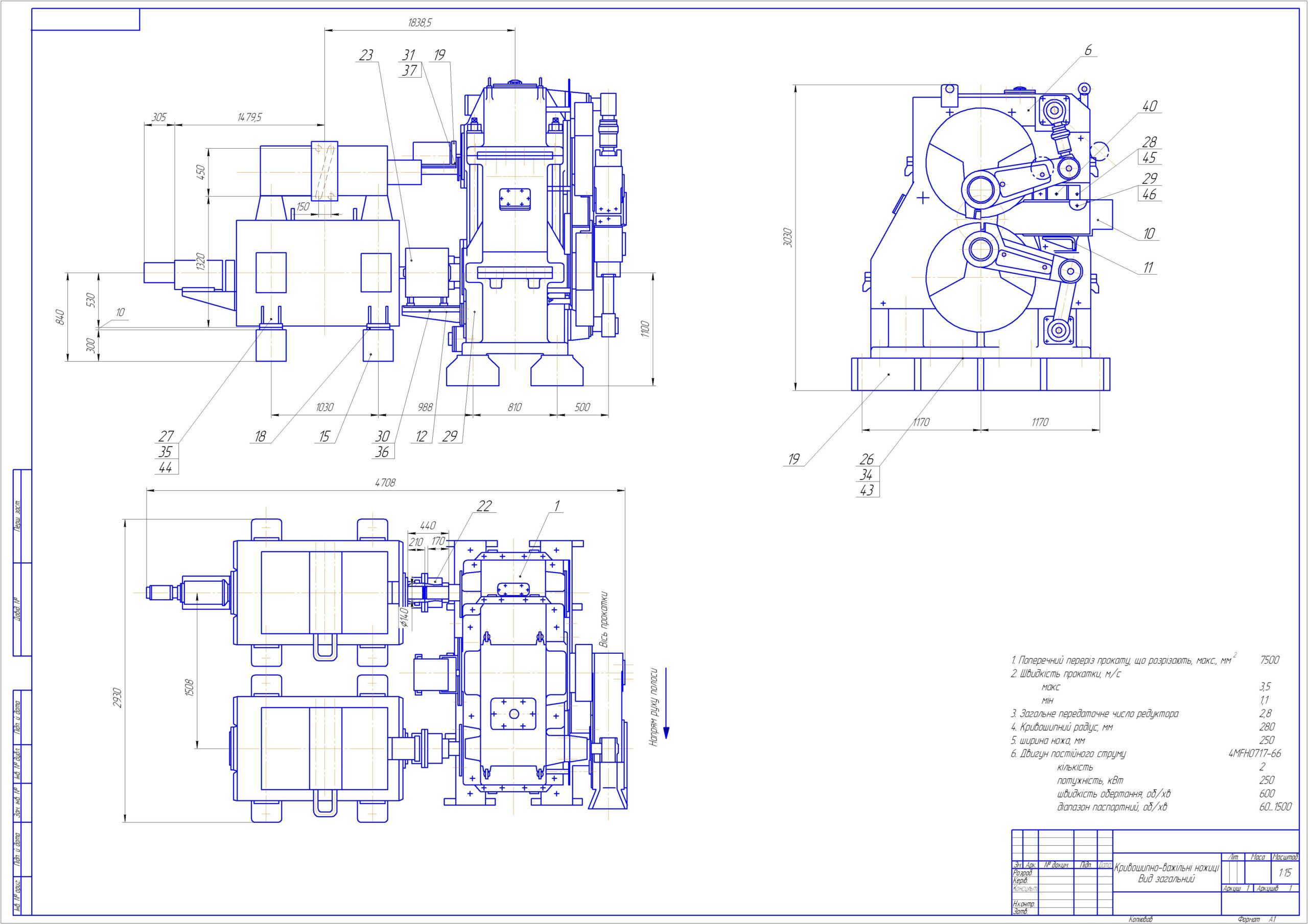

Состав: Чертеж кривошипно-рычажных ножниц формата А1 ВО, чертеж редуктора формата А1 ВО, чертеж вала ножевого формата А1 ВО, деталировка вала ножевого на формате А1 ( коленвал на формате А2, ступица на формате А3, венец на формате А3). Язык документа

Софт: КОМПАС-3D 14

Каталог / Промышленность / Металлургия / Кривошипно-рычажные ножницы

Просмотр файлов
Кривошипные рычажн_ножн/Вал_ножевой_СПЕЦ.cdw
Кривошипные рычажн_ножн/Детали_А1/Венец_А3.cdw
Кривошипные рычажн_ножн/Детали_А1/Коленвал_А2.cdw
Кривошипные рычажн_ножн/Детали_А1/Ступица_А3.cdw
Кривошипные рычажн_ножн/Кривошипные рычажн_ножн_А1_1.cdw
Кривошипные рычажн_ножн/Кривошипные рычажн_ножн_редукт_А1_2.cdw
Кривошипные рычажн_ножн/Кривошипные рычажн_ножн_редукт_СПЕЦ.cdw
Кривошипные рычажн_ножн/Кривошипные рычажн_ножн_СПЕЦ.cdw
Кривошипные рычажн_ножн/Ножн_ножевой вал_нижний_А1.cdw
Кривошипные рычажн_ножн/Детали_А1
Кривошипные рычажн_ножн
