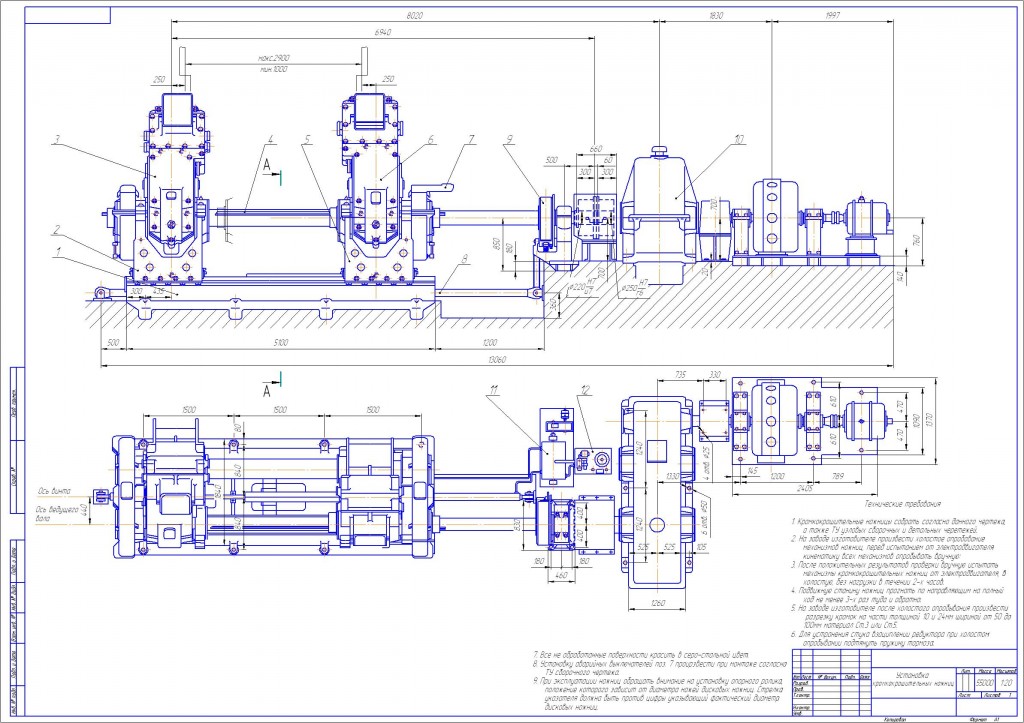

Кромкокрошительные ножницы

Ножницы для обрезки кромки листа
Техническая характеристика
1. Толщина кромки листа, мм 4...25
2. Ширина кромки листа, мм 10...150
3. Ход подвижной станины, мм 1900
4. Скорость передвижения подвижной станины, мм/с 10
5. Число резов в минуту 21
6. Длина отрезанной кромки, мм 1200
7. Передаточное число главного привода 23,917
8. Усилие резания, т 140
9. Привод передвижения станины гидравлический
10. Смазка:
густая автоматическая 37 точек
густая ручная 9 точек
жидкая заливная 2 точки

Без спецификаций и записки.

Состав: Гидростанция СВ-М1-40, Установка кромкокрошительных ножниц (2 СБ), Направляющие с механизмом передвижения, Деталировка Язык документа

Софт: КОМПАС-3D v14

Каталог / Промышленность / Металлургия / Кромкокрошительные ножницы

Просмотр файлов
кромкокрошительные ножницы/
кромкокрошительные ножницы/Деталировка 2/
кромкокрошительные ножницы/Деталировка 2/Опора.cdw
кромкокрошительные ножницы/Деталировка 2/Опора2.cdw
кромкокрошительные ножницы/Деталировка 2/Траверса.cdw
кромкокрошительные ножницы/ДеталировкаА1/
кромкокрошительные ножницы/ДеталировкаА1/Втулка.cdw
кромкокрошительные ножницы/ДеталировкаА1/Крышка.cdw
кромкокрошительные ножницы/ДеталировкаА1/Оголовок.cdw
кромкокрошительные ножницы/ДеталировкаА1/Проушина.cdw
кромкокрошительные ножницы/Направляющая_А1.cdw
кромкокрошительные ножницы/ножницы1.cdw
кромкокрошительные ножницы/ножницы2_1.cdw
кромкокрошительные ножницы/Станция.cdw
