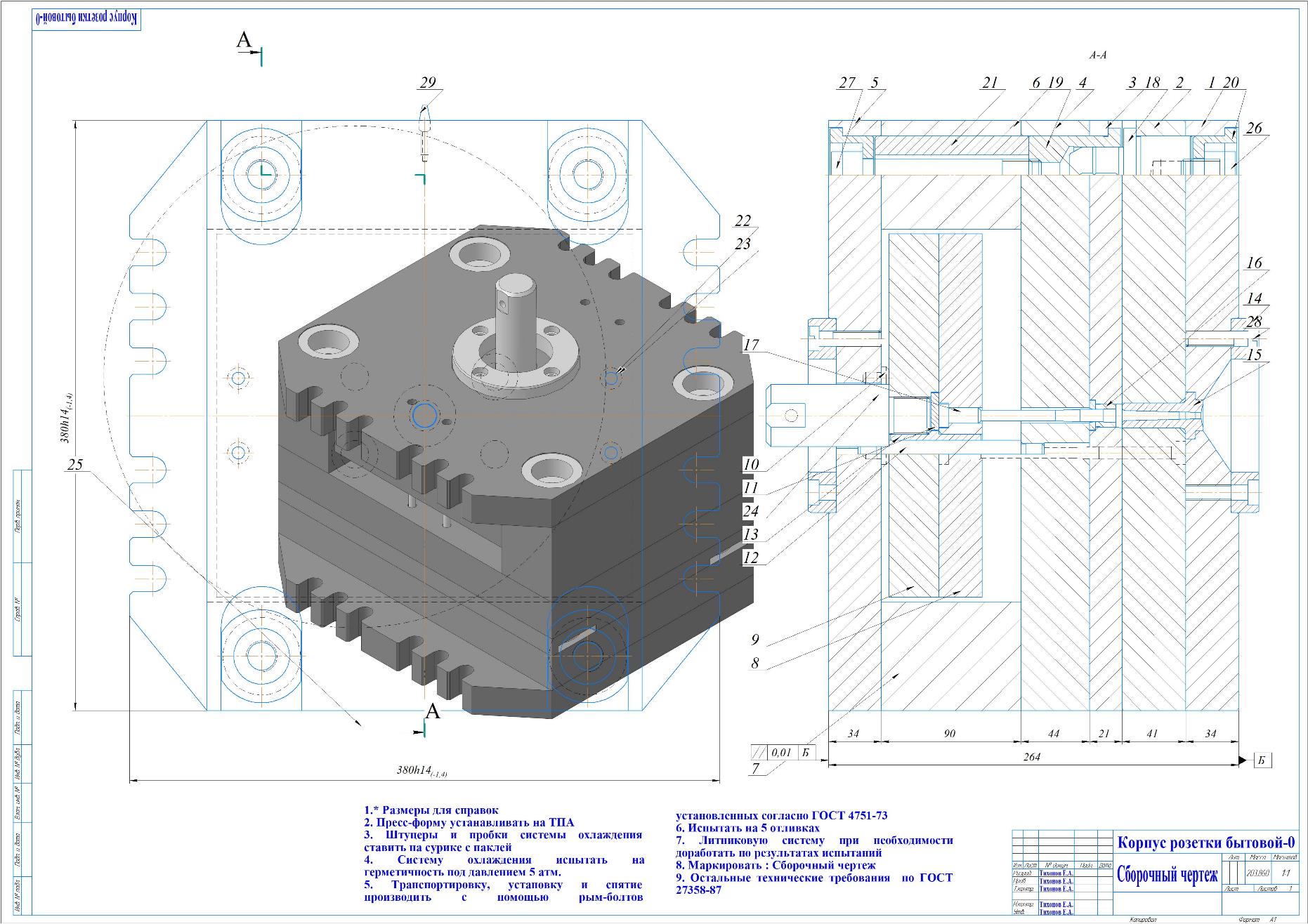

Пресс-форма корпуса розетки бытовой в установочных и габаритных размерах

Пресс-форма для изготовления корпуса розетки бытовой в установочных и габаритных размерах обеспечивает литье четырёх корпусов розетки бытовой за один заход.
Состоит пресс-форма из 56 (пятидесяти) деталей, 25 (двадцати пяти) наименований компонентов и 4 (четырех) наименований стандартных изделий.
Масса пресс-формы в сборе 203,860 кг., за счет чего не требуется дополнительного охлаждения.
Материал компонентов; сталь 45 ГОСТ 1050-88, сталь 20Х ГОСТ 4543-71, сталь 30 ГОСТ 1050-88, сталь У8А ГОСТ 1435-99, сталь 10 ГОСТ 1050-88, сталь 20 ГОСТ 1050-88,
Для недопущения подклинивания в процессе работы пресс-формы из-за различных коэффициентов температурных расширений материалов компонентов, и легкости сборки, посадки для отверстий выполнены по системе отверстий, а посадки для цилиндрических и параллелепипедных компонентов по системе вала.

Состав: 3D сборка Язык документа

Софт: КОМПАС-3D 16.10

Сайт: www

Файлы:
Корпус розетки бытовой-6.m3d
Корпус розетки бытовой-22.m3d
Корпус розетки бытовой-99.m3d
Корпус розетки бытовой-7.cdw
Корпус розетки бытовой-19.cdw
Корпус розетки бытовой-9.m3d
Корпус розетки бытовой-15.m3d
Корпус розетки бытовой-11.cdw
Корпус розетки бытовой-7.m3d
Корпус розетки бытовой-2.cdw
Корпус розетки бытовой-4.cdw
Корпус розетки бытовой-15.cdw
Корпус розетки бытовой-8.m3d
Корпус розетки бытовой-22.cdw
Корпус розетки бытовой-12.m3d
Корпус розетки бытовой-25.m3d
Корпус розетки бытовой-21.cdw
Корпус розетки бытовой-9.cdw
Корпус розетки бытовой-97.m3d
Корпус розетки бытовой-25.cdw
Корпус розетки бытовой-2.m3d
Корпус розетки бытовой-11.m3d
Корпус розетки бытовой-14.cdw
Корпус розетки бытовой-23.m3d
Корпус розетки бытовой-19.m3d
Корпус розетки бытовой-1.m3d
Корпус розетки бытовой-1.cdw
Корпус розетки бытовой-10.cdw
Корпус розетки бытовой-17.m3d
Корпус розетки бытовой-4.m3d
Корпус розетки бытовой.m3d
Корпус розетки бытовой-0.cdw
Корпус розетки бытовой-12.cdw
Корпус розетки бытовой-20.cdw
Корпус розетки бытовой-8.cdw
Корпус розетки бытовой-23.cdw
Корпус розетки бытовой-16.cdw
Корпус розетки бытовой-10.m3d
Корпус розетки бытовой-0.spw
Корпус розетки бытовой-14.m3d
Корпус розетки бытовой-17.cdw
Корпус розетки бытовой-98.m3d
Корпус розетки бытовой-13.cdw
Корпус розетки бытовой-18.cdw
Корпус розетки бытовой-16.m3d
Корпус розетки бытовой-5.cdw
Корпус розетки бытовой-24.m3d
Корпус розетки бытовой-18.m3d
Корпус розетки бытовой-96-1.m3d
Корпус розетки бытовой-96.m3d
Корпус розетки бытовой-13.m3d
Корпус розетки бытовой-6.cdw
Корпус розетки бытовой-20.m3d
Корпус розетки бытовой-0.a3d
Корпус розетки бытовой-5.m3d
Корпус розетки бытовой-21.m3d
Корпус розетки бытовой-3.m3d
Корпус розетки бытовой-3.cdw
Корпус розетки бытовой-24.cdw
