Проектирование и производство фланца

НИЖЕГОРОДСКИЙ ГОСУДАРСТВЕННЫЙ
ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ
им. Р.Е. Алексеева
Расчетно-графическая работа по дисциплине «Проектирование и производство заготовок»
На тему: "НИЖЕГОРОДСКИЙ ГОСУДАРСТВЕННЫЙ
ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ
им. Р.Е. Алексеева
Расчетно-графическая работа по дисциплине «Проектирование и производство заготовок»
На тему: "Проектирование и производство фланца"
Нижний Новгород 2013

Постановка задачи: по исходным данным, согласно алгоритму подобрать и обосновать процесс производства фланца методом литья в форму из самотвердеющих смесей.

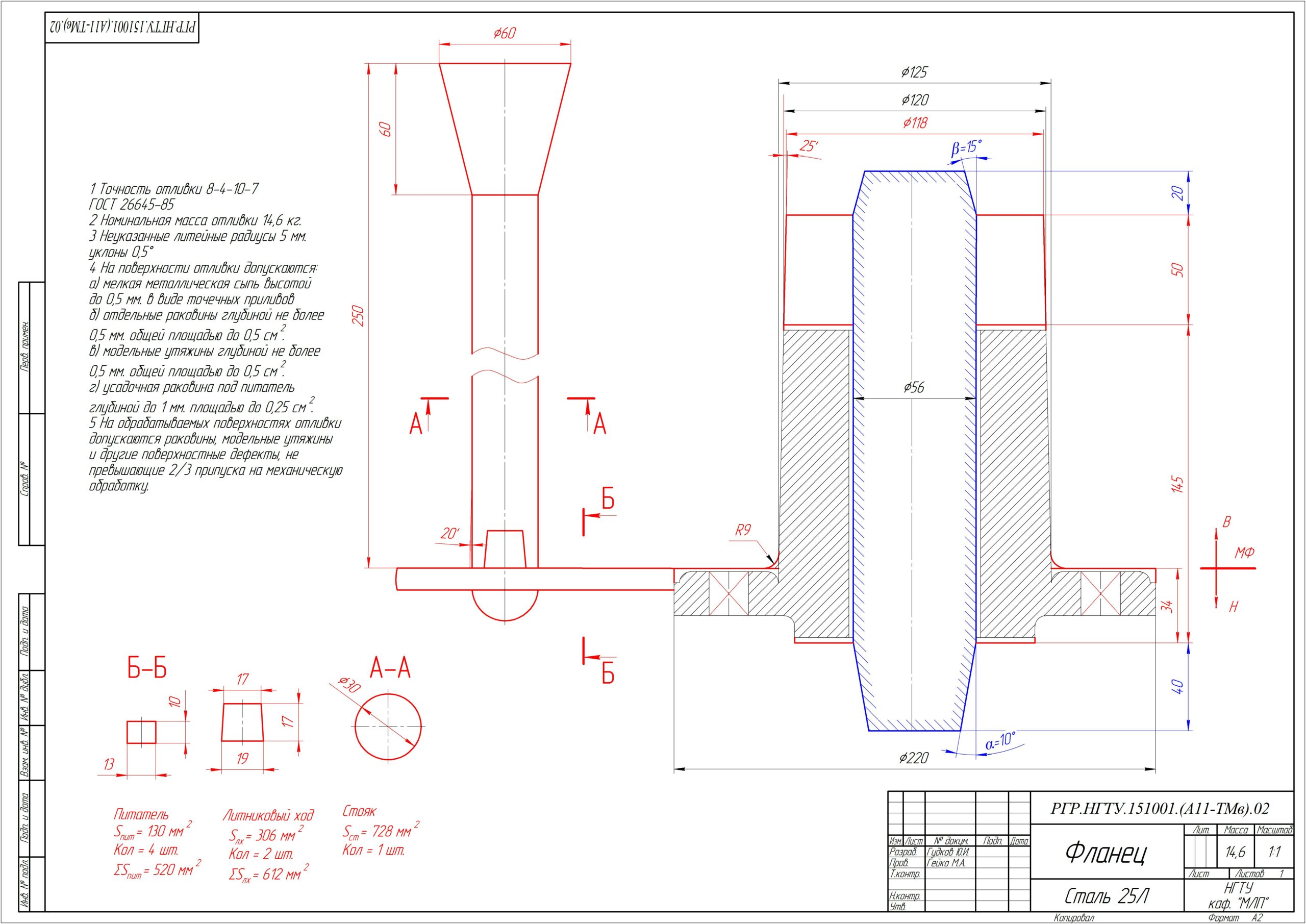

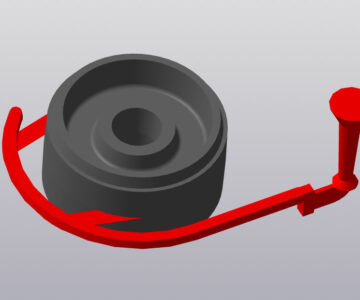

Графическая часть содержит два чертежа: чертеж фланца и чертеж фланца вместе с литниковой формой.
Курсовой проект содержит 1 лист формата А4, 1 листа формата А2 графической части, 27 страниц пояснительной записки, содержащей 5 рисунков, 16 таблиц и 8 источников.
Характеристика материала
Заменитель стали: 20Л, 30Л.
Вид поставки отливки ГОСТ 977-75.
Назначение: станины прокатных станов, шкивы, траверсы, поршни, буксы, крышки цилиндров, плиты настильные, рамы рольгангов и тележек, мульды, корпусы подшипников, детали сварно-литых конструкций и другие детали, работающие при температуре от -40 до 450°С под давлением.

Состав: Фланец (Чертеж), Фланец с литниковой системой (Чертеж), ПЗ Язык документа

Софт: КОМПАС-3D 14

Просмотр файлов
РГР - копия/РГР.docx
РГР - копия/Фланец.cdw
РГР - копия/Фрагмент 44.frw
РГР - копия/Фрагмент.frw
РГР - копия/Фрагмент1 1.frw
РГР - копия/Фрагмент1.frw
РГР - копия/Фрагмент2 1.frw
РГР - копия/Фрагмент2.frw
РГР - копия/Фрагмент3.frw
РГР - копия/Фрагмент31.frw
РГР - копия/Фрагмент4 1.frw
РГР - копия/Чертеж.cdw
РГР - копия
