Проектирование плавильного отделения чугунолитейного цеха мощностью 32 000 тонн

ФГОУСПО "Липецкий машиностроительный колледж"
3 отделение
Дипломный проект по специальности 150104 "Литейное производство чёрных и цветных металлов"
Дипломный проект дисциплине "Технология литейного производства"
На тему: "Проектирование плавильного отделения чугунолитейного цеха мощностью 32 000 тонн и разработка технологического процесса на производство отливки колено раструбное УР 300"
Липецк 2009

В данном проекте рассматривается разработка технологического процесса на производство отливки колено раструбное УР 300
В основном чугунные трубы используют как водонапорные и канализационные, поэтому существует необходимость соединять трубы и делать различного рода ветки для потока жидкости при помощи фасонных частей труб.

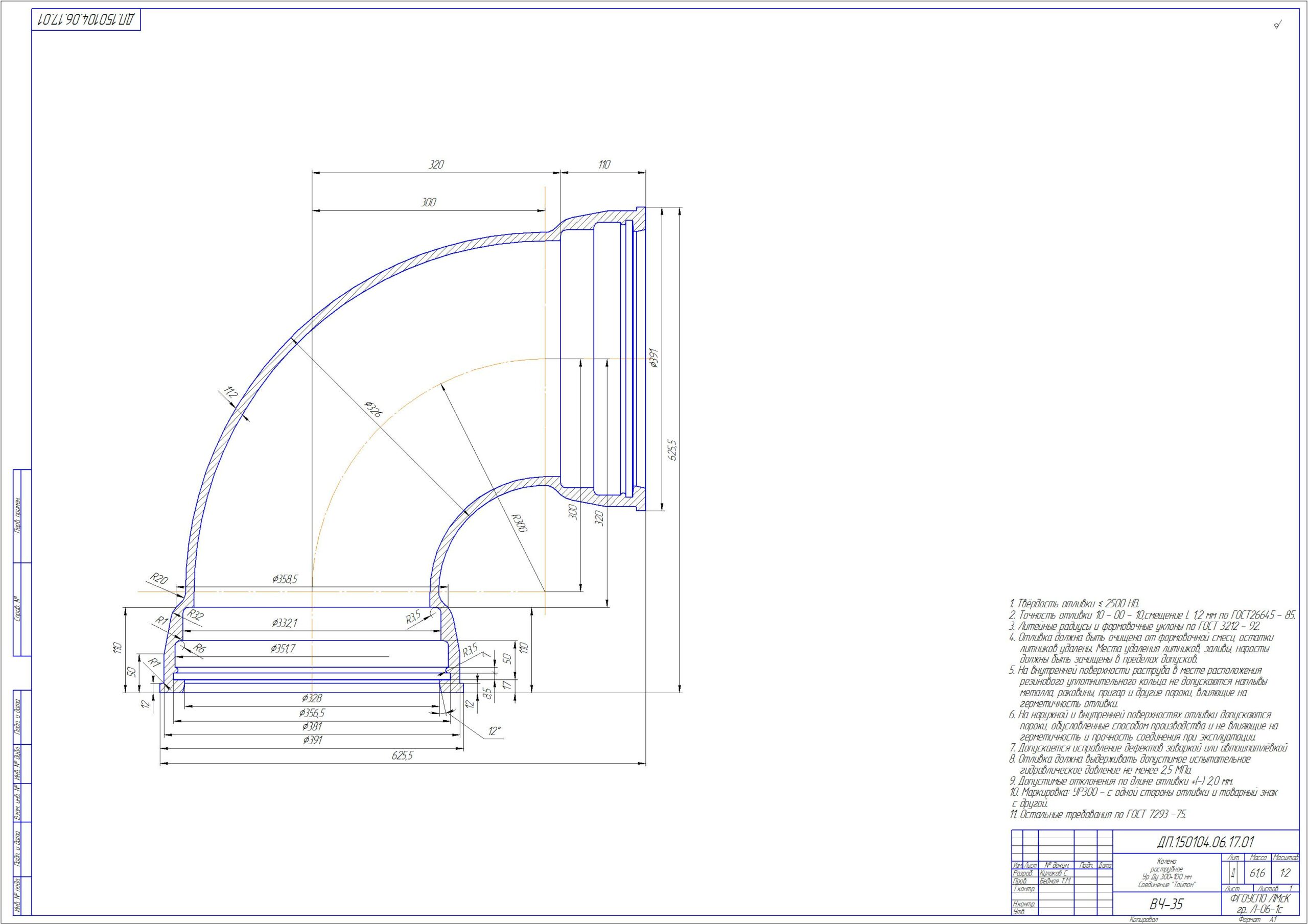

Колено раструбное УР Ду 300 - это литая соединительная часть, которая присоединяется к трубе и обеспечивает отклонение, изменение направления трубопровода на 90°.
Соединительные части со стыковым соединением под резиновое уплотнительное кольцо предназначены для работы в трубопроводах водонапорных систем питьевого и хозяйственного снабжения с допустимым рабочим давлением до 1,6 МПа.
Трубы, соединённые фасонными частями, могут испытывать большие диаметральные прогибы при эксплуатации, сохраняя все функциональные характеристики, что позволяет им выдерживать большую толщину почвенного покрытия и большие дорожные нагрузки.

В дипломном проекте принимаем способ получения отливки в формах из холодно твердеющих смесей.
Марка сплава ВЧ35
Масса, кг 61,6
Отливка с литниковой системой, кг 81,3
σв, мПа = 350
δ,% 22
ω,% ---
Hв, мПа = 1400-1700

Содержание

Введение……………………………………………………………………………….............................................................................................................................................
1 Общая часть ……………………………………………………………………..................………………………………………………………………...…………...............
1.1 Анализ задания на дипломный проект…..…………………………………..........................................................................................................

2 Технологическая часть…………………………………………..…………………....................................................................................................................
2.1 Выбор способа изготовления отливки………………………..………………………………………………………………………….…................
2.2 Выбор и обоснование метода изготовления стержней и форм. Выбор
оборудования …………..………………………………………………………………………………………………………………………………………………….……………
2.3 Конструирование отливки……………..…………………………………………………………………………………………………………………………...
2.4 Конструирование модельного комплекта……….…………………………………………………………………….…………………….………
2.5 Проектирование литейной формы……………….………………………………………………………………………….……………………………….
2.6 Технологический процесс изготовления стержней………..…………………………………………………………………………….
2.7 Технологический процесс изготовления литейной формы...……………………………………………………….…………….
2.8 Технология плавки металла….…………………………………………………..............................................................................................................
2.9 Заливка форм…………………………………………………………………………………………………..………………………………………..……………………….
2.10 Финишные операции……………………………………………….…………………………………………………………………………………...........................

3 Организационная часть……………………………………………………………………………………………………………..…………………………………….
3.1 Анализ исходных данных для проектирования……………………………………………………………………….………………………….
3.2 Выбор технологического процесса в отделении и подбор соответствую-
щего оборудования………......………………………………………………………………………………………………………………………….………………...……….
3.3 Расчет объемов производства по каждому технологическому потоку и
определение необходимого числа оборудования…………………………………………………………………………….….….…………………
3.4 Организация транспортных работ в отделении……………………………………………….…………………………...……………….
3.5 Основные проектные решения по компоновке цеха и строительной части
цеха………………………………………………………………………………………………………………………………………………………………………………………….…….
3.6 Разработка плана размещения оборудования в отделении……………………………………………………….……………..
3.7 Средства автоматизации, применяемые в отделении…………………………………….……………………………..…………….
3.8 Разработка мероприятий по охране труда и окружающей среды…………….…………………………………………...

4 Экономическая часть…………………………………………………………………………………………………………………………………………...…………..
4.1 Расчет стоимости материалов……………………………………………………………………………………………………………………………….
4.2 Расчет инвестиций в основные средства и в их амортизации…………………………………………………………….
4.3 Расчет показателей организационного плана……………………………………………………………………………………….............
4.4 Планирование мероприятий по мотивации труда…………………………………………………………………...……………………..
4.5 Планирование издержек производства……………………………………………………………………………………...…………………………
4.6 Технико-экономические показатели отделения…………………………………………….……………………………...…….…...........
4.7 Технико-экономическое обоснование эффективности проекта………………………….…………………..……………

Список используемой литературы…………………………………………………............................................................................................................

Состав: Колено раструбное Ур Ду 300+100 мм Соединение "Тайтон"(Д), Схема монтажа моделей верха детали УР 300 (СБ), Спецификация, Схема монтажа моделей низа детали УР 300 (СБ), Спецификация, Планировка плавильного отделения, Спецификация, Экспликация, Стержневой ящик для отливки УР 300, Форма в сборе (СБ), Спецификация, Карты тех. процесса, содержание ПС, ПС. Язык документа

Софт: КОМПАС-3D 13

Каталог / Промышленность / Металлургия / Литейное производство и пресс-формы / Проектирование плавильного отделения чугунолитейного цеха мощностью 32 000 тонн

Просмотр файлов
Форма в сборе.cdw
Экспликация.cdw.bak
Экспликация.cdw
Монтаж верха.cdw
Монтаж низа.cdw

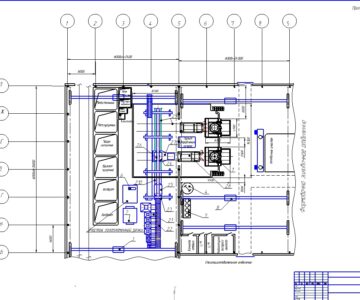

План отделения.cdw
Стержневой ящик.cdw
УР300.cdw
Содержание.docx
ДИПЛОМ.doc
Карты тех. процесса.doc
