Разработка технологического процесса получения отливки «Вилка» методом литья в песчано-глинистые формы

Карагандинский государственный технический университет
Кафедра металлургии, материаловедения и нанотехнологий
Курсовой проект по дисциплине "Технология литейного производства"
На тему: "Разработка технологического процесса получения отливки «Вилка» методом литья в песчано-глинистые формы"
Караганда 2013

Деталь «Вилка» представляет собой цилиндр, от торца верхней поверхности которого отходят два «возвышения», скругленные с цилиндром радиусом 10 мм. Цилиндр не имеет сквозное отверстие. Толщина «возвышений» составляет 12,5 мм и 7,5 мм. Благодаря низкой себестоимости, универсальности процесса, быстрой подготовке производства, а также в силу того, что к отливке не предъявляются особые технологические требования, рационально выбрать гравитационное литье в песчано-глинистые формы.
Конструкция данной детали средняя, габаритные малые. Внешнее очертание делали не сложное и поэтому не требует изменений, однако получить фаски литьем на данной детали невозможно, так как при вынимании модели это вызовет разрушение, соответственно получаем их механической обработкой. 2 отверстия малого диаметра высверливаются.
Из требований предъявляемых к шероховатости обрабатываемых поверхностей можно сделать вывод, что поверхности обрабатываемые по 10 классу точности являются основными. Деталь «Вилка» изготовлена из материала сталь 35Л, отвечающего требованиям хорошей точности, хорошей обрабатываемости, работающая под действием не высоких статистических и динамических нагрузок.
Деталь достаточно технологична, допускает применение высокопроизводительных режимов обработки.

Состав: Архив содержит пояснительную записку, чертежи: "Деталь с нанесённой технологией","Монтаж модели на плите верха","Монтаж модели на плите низа","Форма в сборе", Спецификация. Язык документа

Софт: Компас-3D 13

Каталог / Промышленность / Металлургия / Литейное производство и пресс-формы / Разработка технологического процесса получения отливки «Вилка» методом литья в песчано-глинистые формы

Просмотр файлов
Курсовая/Монтаж модели на плите вверха.cdw
Курсовая/Монтаж модели на плите низа.cdw
Курсовая/Титульный лист.cdw
Курсовая/Форма в сборе со штырям.cdw

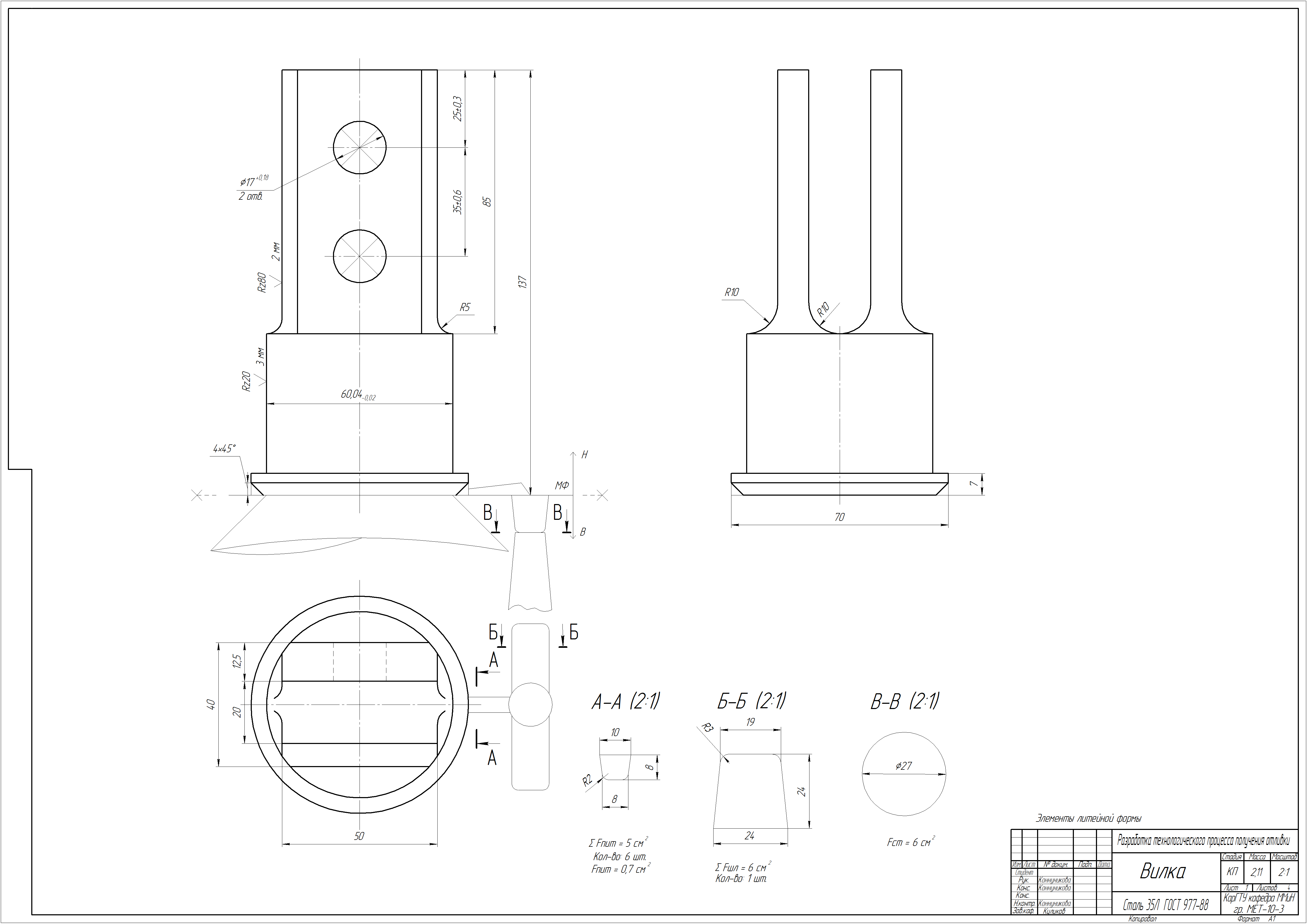

Курсовая/Элементы литейной формы.cdw
Курсовая/Отчёт.docx
Курсовая/МнаПВ.spw
Курсовая/МнаПН.spw
Курсовая/Форма в сборе.spw
