Технология изготовления подсвечника

Донской государственный технический университет
Кафедра ТФиХОМ (Технология формообразования и художественная обработка материалов)
Курсовой проект по дисциплине "Основы художественной обработки материалов"
На тему: "Разработка технологии изготовления сборочного узла подсвечника"
Ростов-на-Дону 2013 г.

В данном курсовом проекте описывается процесс изготовления подсвечника методом литья по выплавляемым моделям и литья в ПГФ. Описывается назначение, условия эксплуатации сборочного узла и технические условия на его изготовление.
Графическая часть содержит сборочный чертеж изделия и его составляющие, спецификацию, ряд графический изображений процессов литья и оборудования.
Курсовой проект содержит четыре листа формата А4 и два листа фомата А3 графической части, 31 страницу пояснительной заиски, содержащей 18 рисунков, 4 таблицы и 5 источников (пояснительная записка к курсовой работе)

Подсвечник из латуни марки ЛЦ40С (химический состав сплава по ГОСТу 17711-80)

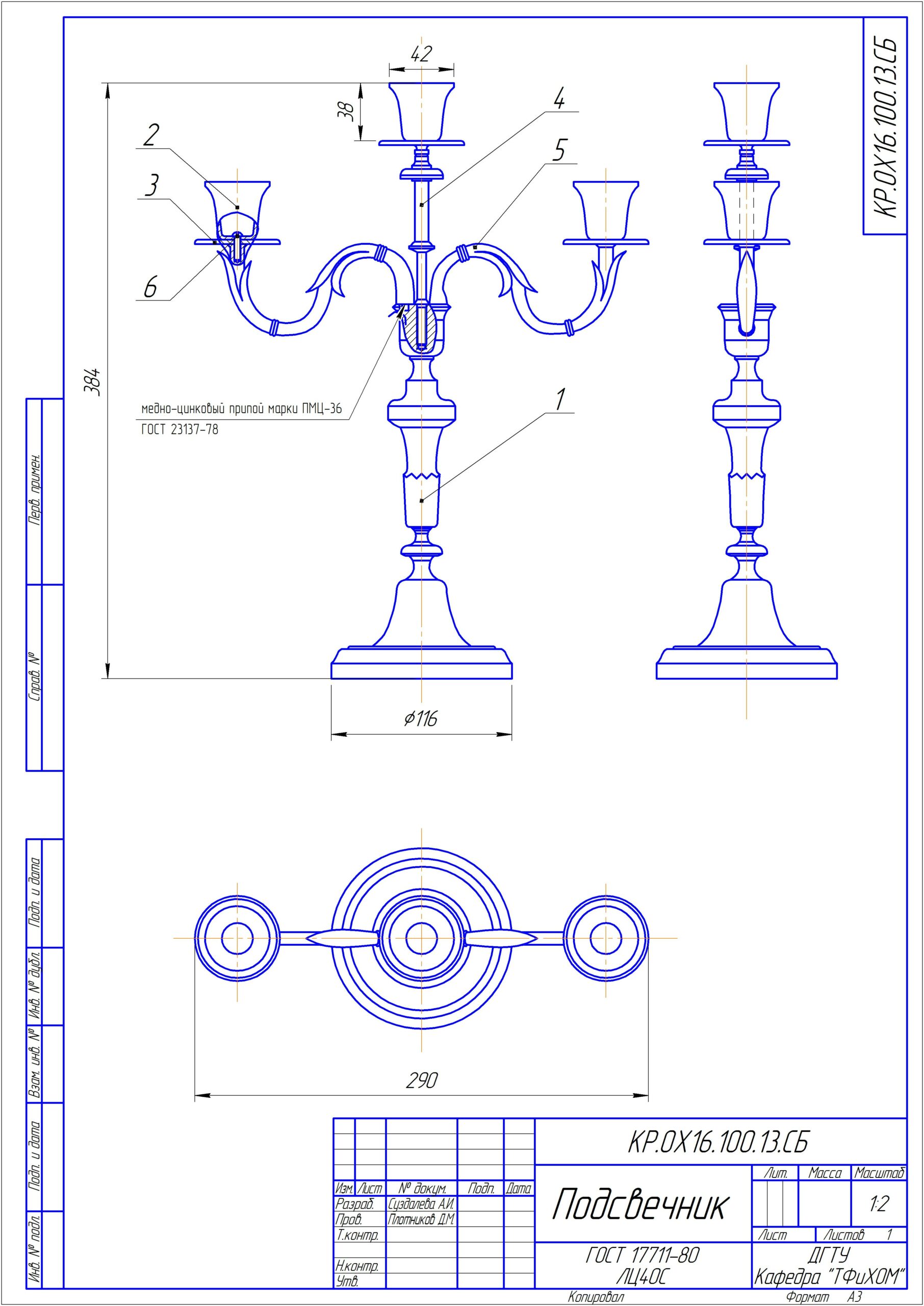

В конструкторской части были разработаны основные составляющие элементы подсвечника

Габариты подсвечника:
Высота - 384 мм
Ширина - 290 мм
Диаметр основания - 116 мм

Состав: Пояснительная записка, деталировка изделия (основание, стойка, коромысло, чашечка, подставка), сборочный чертеж, Спецификация, Технологическая схема последовательности формовки в опоках, элементы формовки по выплавляемым моделям Язык документа

Софт: КОМПАС-3D 14

Сайт: www

Просмотр файлов
Пояснительная записка/блок моделей.frw
Пояснительная записка/Выплавление модели в горячей воде.frw
Пояснительная записка/Заливка формы металлом.frw
Пояснительная записка/Зернистый материал.frw
Пояснительная записка/Коромысло _ КР.ОТХ13.100.13.05.cdw
Пояснительная записка/неразьемная форма в сборе.frw
Пояснительная записка/Основание _ КР.ОХ16.100.13.01.cdw
Пояснительная записка/Подставка _ КР.ОТХ13.100.13.03.cdw
Пояснительная записка/Пояснительная записка 2013.docx
Пояснительная записка/Прокаливание оболочковой формы.frw
Пояснительная записка/Рекомендуемые переходы.frw
Пояснительная записка/сборка.cdw
Пояснительная записка/спецификация.cdw
Пояснительная записка/Стойка _ КР.ОТХ13.100.13.04.cdw
Пояснительная записка/Суспензия.frw
Пояснительная записка/Схема формовочных уклонов и припусков.frw
Пояснительная записка/Термостат.frw
Пояснительная записка/Тех процесс формовки.frw
Пояснительная записка/Чашечка _ КР.ОХ16.100.13.02.cdw
