Машина правильная с косорасположенными роликами 6 на 1500

Машина правильная с косорасположенными роликами 6 на 1500
Роликовая правильная машина предназначена для правки профильного проката после прокатки от таких дефектов как продольная кривизна и скрученность, обеспечивает многократный упругопластический изгиб при прохождении роликов расположенных по ходу движения проката.
Техническая характеристика
1. Рабочие валки:
- количество 6
- диаметр в горловине, мм 480
- длина бочки, мм 900
2. Количество приводных роликов
- верхних 2
- нижних 2
3. Шаг между осями роликов, мм 1500
4. Минимальная длина віправляемоего металла, мм 6000
5. Ход верхних роликов, мм +70
+550
6. Скорость подъема верхних роликов, мм/мин 41,7
7. Ход нижнего ролика, мм 40
8. Скорость подъема среднего нижнего ролика, мм/мин 41,7

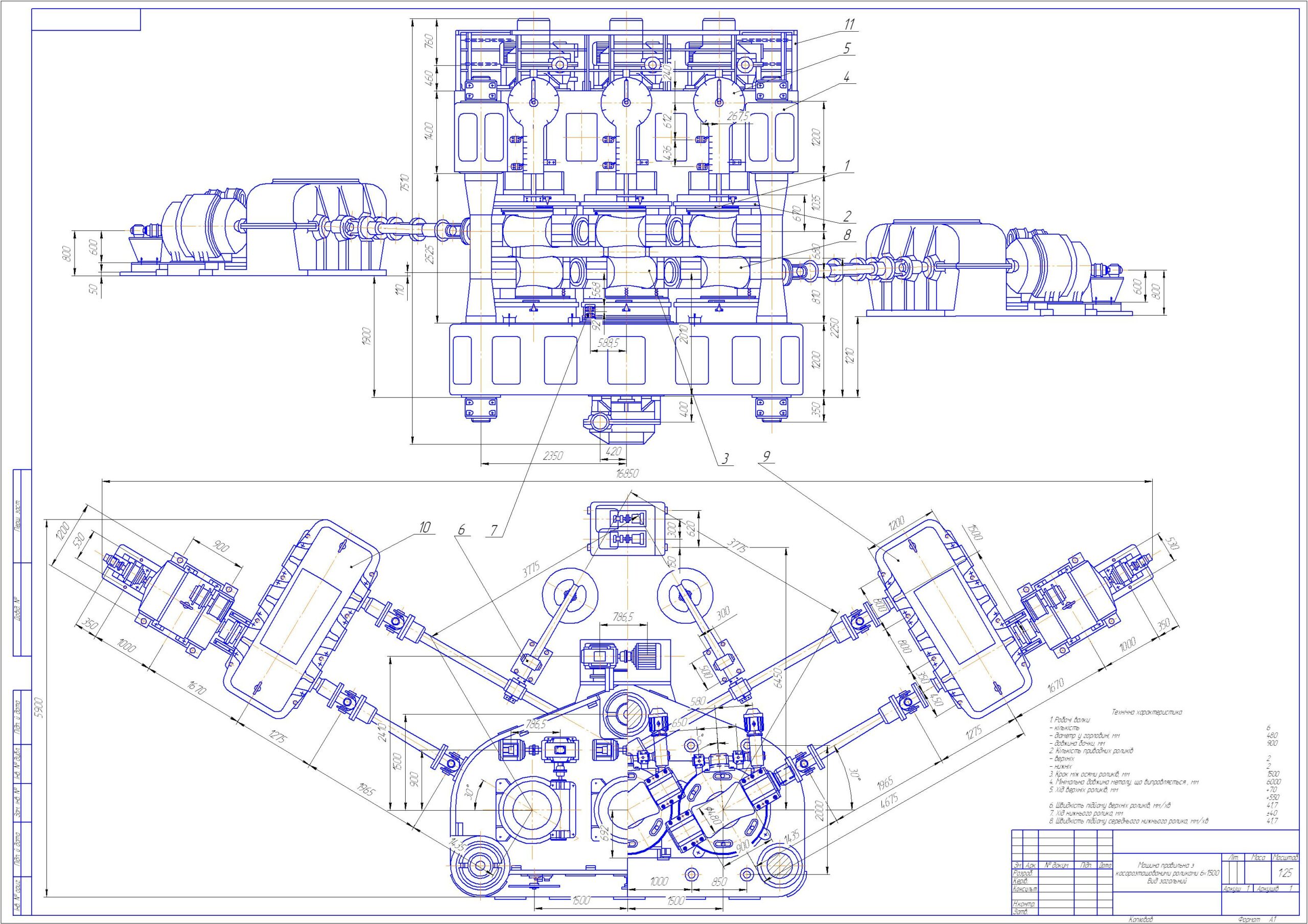

Состав: Комплект чертежей. Чертеж общего вида правильной машины формат А1, сборочный чертеж механизма настройки верхнего ролика формата А1, сборочный чертеж круга поворотного формата А1, ко всем чертежам даны спецификации. Язык документа

Софт: КОМПАС-3D 14

Каталог / Промышленность / Металлургия / Машина правильная с косорасположенными роликами 6 на 1500

Просмотр файлов
Машина правильная/машина_правильная_А1.cdw
Машина правильная/машина_правильная_СПЕЦИФ.cdw
Машина правильная/Мех_настр_верхн_ролика_А1.cdw
Машина правильная/Мех_настр_верхн_ролика_СПЕЦИФ.cdw
Машина правильная/Узел круга поворотный_А1.cdw
Машина правильная/Узел круга поворотный_СПЕЦИФ.cdw
Машина правильная
