Модернизация медеплавильной барабанной печи сопротивления СМБ-0.6

Саратовский государственный технический университет,
кафедра Автоматизированные электротехнологические установки и системы,
диплом на тему "Модернизация медеплавильной печи сопротивления барабанного типа СМБ-0,6"
Саратов 2003

Исходные данные
Основные параметры и размеры.
Наименование параметра Норма
1. Номинальная емкость, т 0,6
2. Мощность:
а) трансформатора, кВА 320
б) потребляемая электропечью, кВт 220
3. Напряжение трансформатора:
- высшее, В 380
- низшее, В от 22 до 78
4. Максимальный ток нагревателя, кА 5,5
5. Число фаз 1
6. Частота тока, Гц 50
7. Диаметр графитированного нагревателя, мм 50
8. Температура перегрева, 1200
9. Время расплавления и перегрева, ч 1
10. Производительность по расплавлению и перегреву, т/ч 0,6
11. Полный КПД, % 70
12. Расход нагревателя, кг/т 3
13. Расход охлаждающей воды, 2
14. Размеры рабочего окна, мм:
- ширина 340
- высота 290

Целью проекта является модернизация и расчет основных параметров электропечи СМБ-0,6.В проекте приведены полные тепловые, электрические и экономические расчеты, на базе которых разработана конструкция электропечи с обоснованным применением необходимых комплектующих.

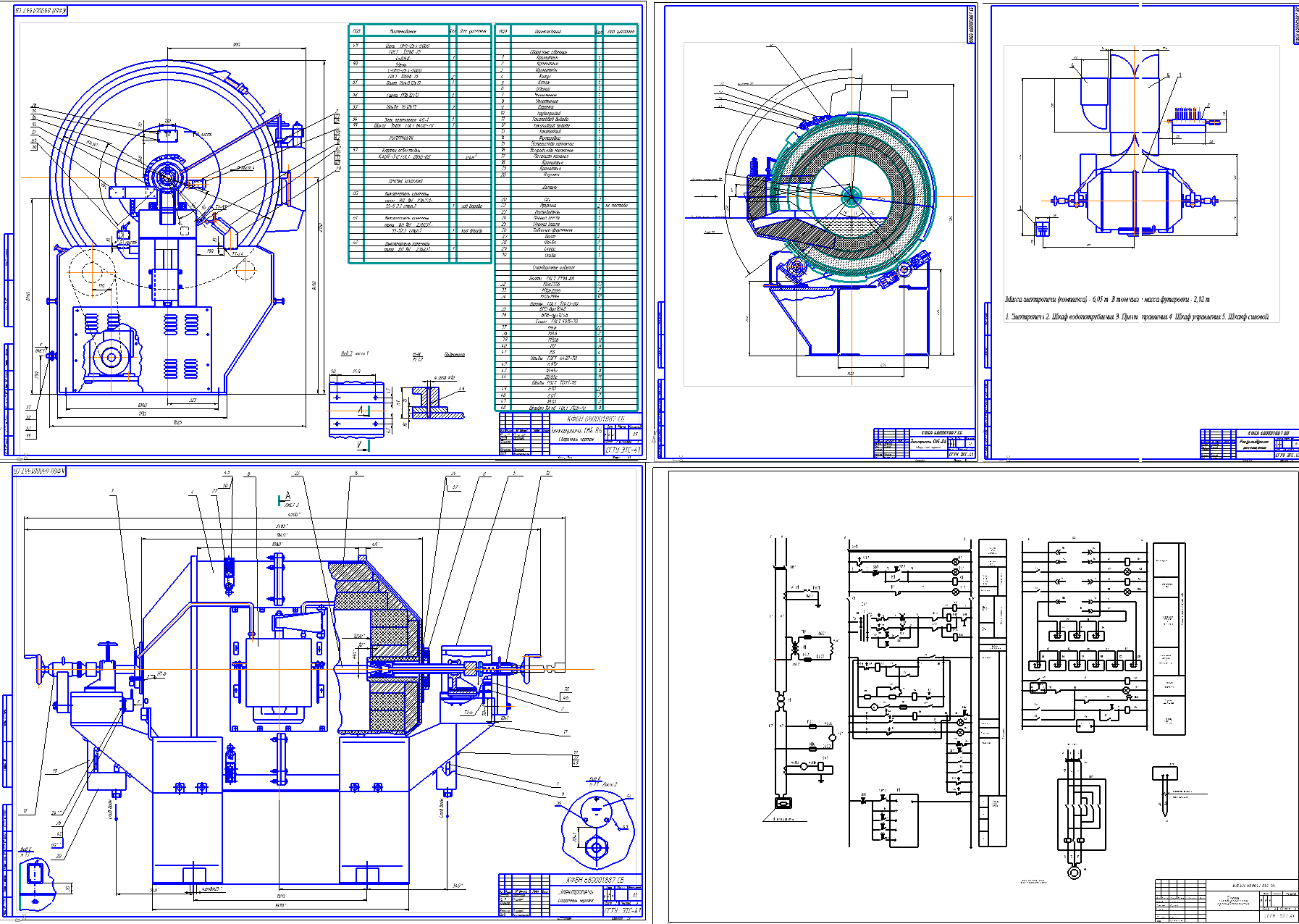

Графическая часть содержит чертежи общего вида, электрические схемы, результаты экономических расчетов
Оглавление

Введение 5
1. Техническое задание. 7
2. Описание конструкции 11
2.1. Назначение и область применения 11
2.2. Технические данные 12
2.3. Состав изделия 12
2.4. Устройство и работа изделия 12
2.5. Устройство и работа составных частей изделия 13
2.5.1. Электропечь 13
2.5.2. Электрическая часть электропечи 15
2.6. Размещение и монтаж 18
2.7. Контрольно-измерительные приборы 18
2.8. Маркирование. Упаковка 19
2.9. Ведомости покупных и не поставляемых изделий и материалов 20
3. Монтаж, пуск, измерение параметров и настройка электропечи 21
3.1 Монтаж электропечи 21
3.2 Наладка и монтажные испытания 22
3.3 Пуск электропечи 23
3.4 Измерение параметров электропечи 23
3.5 Настройка и регулирование электропечи 23
4. Подготовка к работе и порядок работы электропечи 25
4.1 Подготовка к работе 25
4.2 Порядок работы электропечи 26
5. Расчет тепловой 28
5.1 Расчет тепловых параметров электропечи при плавке 28
6. Расчет электрический 29
6.2 Расчет параметров трансформатора 29
6.2.1 Исходные данные для расчета трансформатора 29
6.2.2 Расчет основных параметров трансформатора 30
6.2.3 Расчет водяного охлаждения обмоток 34
7. Расчет электропривода качания электропечи. 38
8. Безопасность технического устройства (электропечи СМБ – 0,6) 41
8.1. Опасные и вредные производственные факторы. 41
8.2. Требования к помещениям. 43
8.3. Вентиляция. 45
8.4. Требования к материалам, производственному оборудованию, организации рабочих мест и проведению работ (ГОСТ 12.3.002 – 75). 45
8.5. Требования пожаро-взрывобезопасности. 46
8.6. Средства индивидуальной защиты работающих, требования к ним. 46
8.7. Санитарно-гигиенические требования. 47
8.8. Контроль выполнения требований безопасности. 47
9. Организационно-экономический раздел 49
9.1. Расчет затрат потребителя 49
9.2. Определение суммы материальных затрат. 51
9.2.1.Определение перечня и стоимости основных и покупных материалов с учётом транспортно- заготовительных расходов. 51
9.2.2.Определение основной заработной платы производственных рабочих 54
9.3. Расчёт исходных технико-экономических показателей. 55
9.4. Расчёт показателей экономической эффективности конструкции оборудования. 61
10. Экологическое обоснование проекта 67
11. Техническое предложение об увеличении 69
производительности 69
Заключение 71
Литература 72
