"Разработать технологию и сконструировать штамповочный и обрезной инструмент для горячей штамповки поковки «Ступица»".

Белорусский национальный технический университет
Кафедра: машины и технологии ОМД
Курсовой проект по дисциплине "Листовая штамповка"
На тему: "Разработать и сконструировать штамповочный и обрезной инструмент для горячей поковки "Ступица"".
Минск 2013

Цель курсового проекта – разработать технологический процесс и сконструировать штамповочный и обрезной инструмент для горячей штамповки поковки « Ступица ». Деталь «Ступица» предназначена для передачи крутящего момента с каретки дискового сцепления на вал заднего привода трактора МТЗ. Деталь испытывает постоянные напряжения кручения. Ступица постоянно вращается совместно с кареткой дискового сцепления, на внутреннем отверстии имеются шлицы, следовательно, в процессе эксплуатации возможны предполагаемые повреждения: усталостные изломы, местное изнашивание шлицев, трещины. Крепится ступица к корзине каретки восьми винтами, для чего на фланцевой части выполнены крепежные отверстия.
Масса детали 0,9 кг ( по конструкторскому чертежу детали ).
Исходной заготовкой для изготовления детали служит штампованная поковка.
Деталь изготовлена из конструкционной стали 45 ГОСТ 1050-88
Температурный интервал ковки для стали 45 1250 - 750 °С сечением заготовок до 350 мм.
Сечение до 400 мм охлаждается на воздухе.
Склонность к отпускной хрупкости: не склонна.
Флокеночувствительность – мало чувствительна.

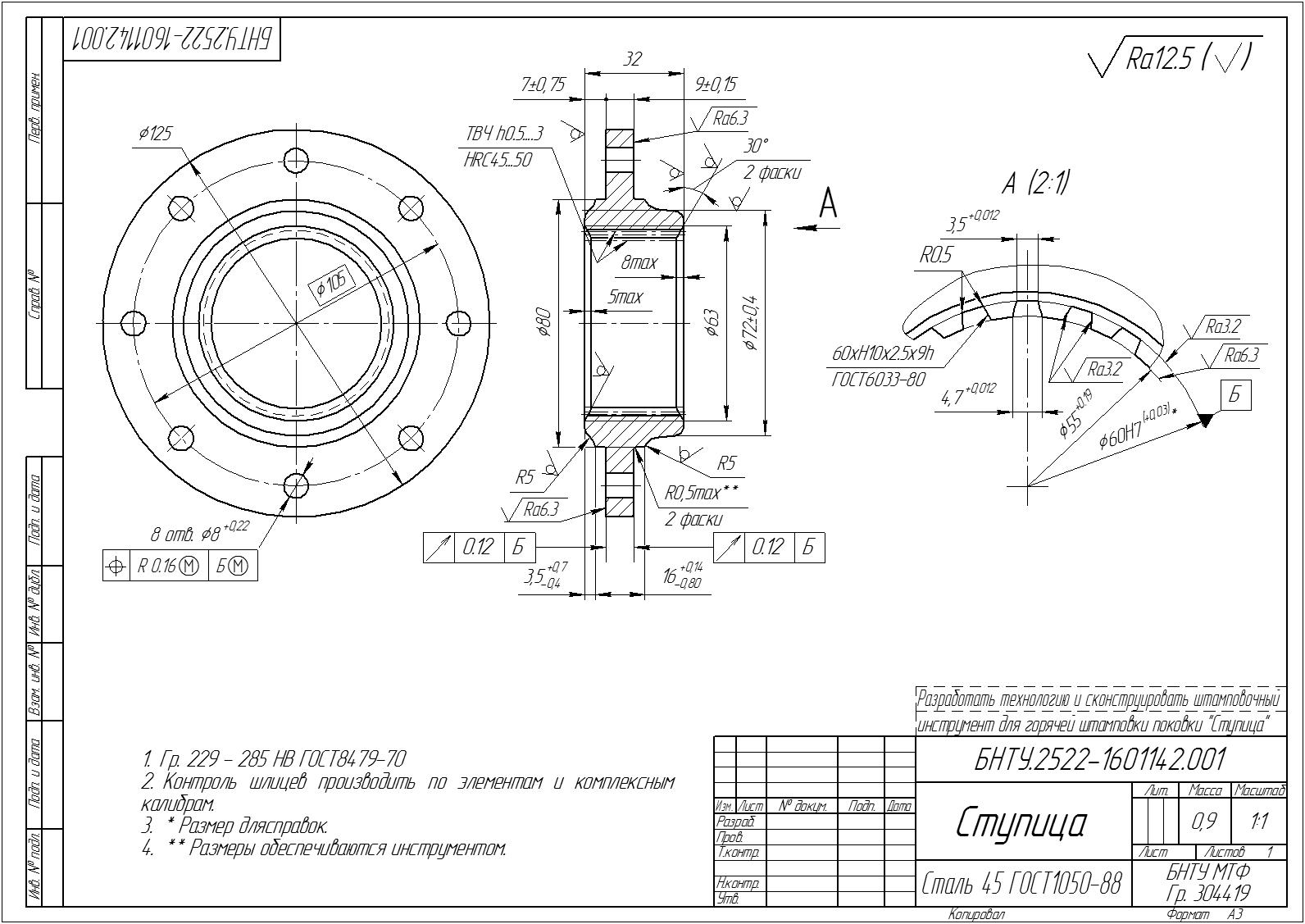

Графическая часть содержит чертежи поковок(горячей,холодной),переходов штамповки, штамп КГШП(СБ), вставки (верхняя,нижняя), матрица, обрезной штамп (СБ).
Курсовой проект содержит 6 листов А3, 1 лист А4, 2 листа А1 графической части, 53 страницы пояснительной записки, содержащей 13 рисунков, 11 таблиц и 9 источников.

Состав: конструкторский чертеж Ступица, чертежи поковок (горячей,холодной) ,чертеж переходы штамповки,Спецификация; штамп КГШП(СБ), деталировка( вставки (верхняя,нижняя),Спецификация; обрезной штамп (СБ),деталировка (матрица), Спецификация; ПЗ Язык документа
