Разработка конструкции трайбаппарата для продольного перемещения проката

Южно-Уральский Государственный Университет
Кафедра обработки металлов давлением
Курсовой проект по дисциплине "Оборудование прокатных цехов"
На тему "Разработка конструкции трайбаппарата для продольного перемещения проката"
Челябинск 2013

В результате выполнения задания по курсовому проектированию разработана конструкция трайбаппарата для продольного перемещения проката.
В работе приведен обзор и анализ известных конструкций трайбаппаратов, описание и принцип работы разработанной конструкции трайбаппарата. Выполнен расчет на прочность и выносливость деталей и узлов тайбаппарата, произведен выбор пневмоцилиндров, а также подшипниковых опор.

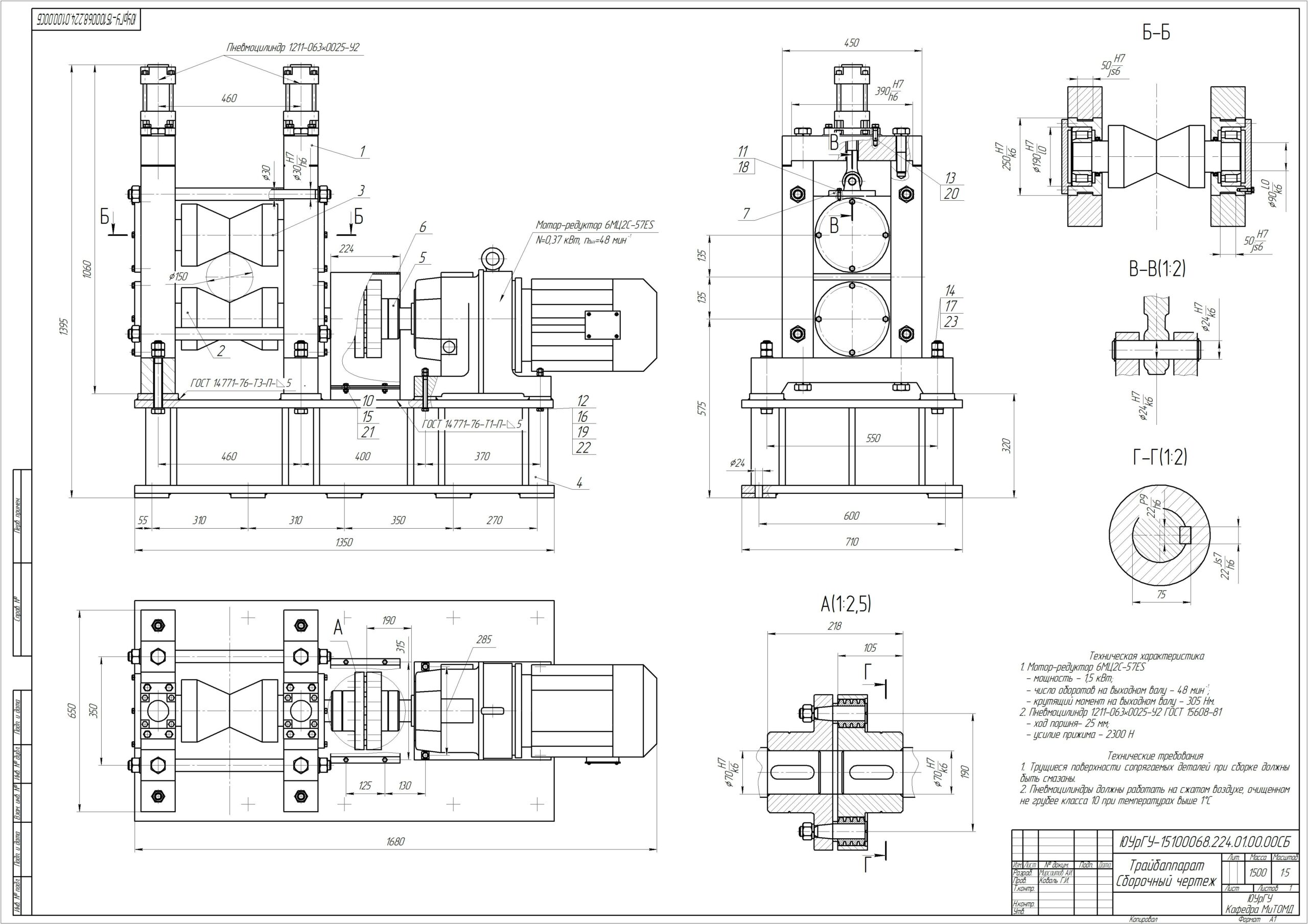

Состав: Трайбаппарат (СБ), Узел опрного ролика (СБ), Станина трайбаппарата (СБ), Деталировка (ролик, крышка подшипника), Спецификация, ПЗ. Язык документа

Софт: Компас-3D 13 SP2
