Разработка технологического процесса ковки и объёмной штамповки колеса спироидного

Ижевский государственный технический университет имени М.Т. Калашникова
Кафедра: "Машины и технология обработки металлов давлением и сварочное производство"
Курсовой проект по дисциплине "КОВКА И ОБЪЕМНАЯ ШТАМПОВКА"
На тему: "Разработка технологического процесса ковки и объёмной штамповки колеса спироидного"
Ижевск 2016

Исходные данные:
Эскиз детали;
Колесо спиройдное, Сталь 25ХГМ / ГОСТ 4543-71;
Материал-заменитель, Сталь 12ХН3А / ГОСТ 4543-71;
Отклонения Н14;h14 +-JT14/2;

В данной работе был разработан технологический процесс производства детали "Колесо спироидное" методом горячей объёмной штамповки на молоте из круглого прокатного профиля.

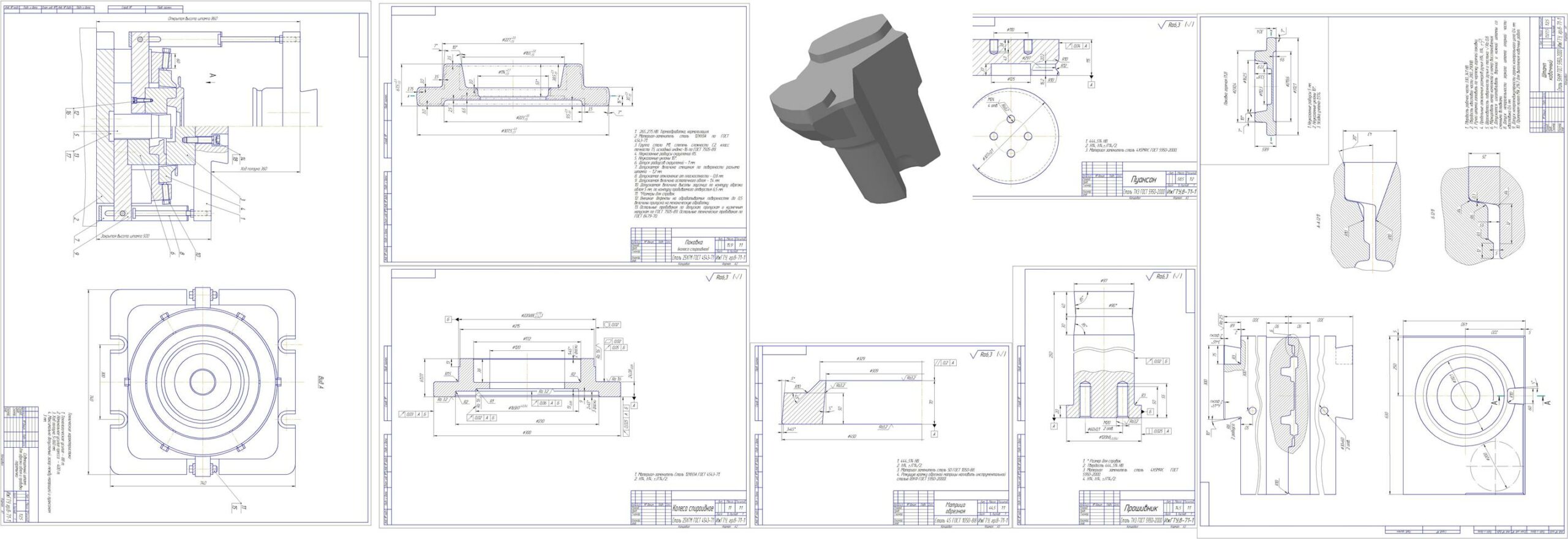

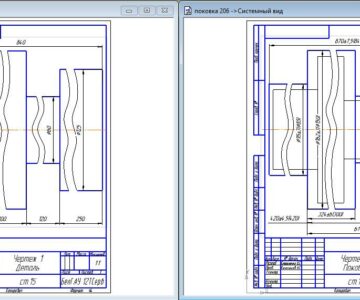

Графическая часть содержит: чертёж детали, чертёж поковки, чертёж матрицы обрезной, чертёж пуансона и прошивника, чертёж штампа ковочного, чертёж штампа для обезки облоя и пробивки перемычки со спецификацией, 3Д модель заготовки.

Введение
1. Эскиз детали
2. Обоснование выбора технологического процесса
3. Расчет поковки
3.1. Исходные данные по детали
3.2. Исходные данные для расчета
3.3. Припуски и кузнечные напуски
3.4. Размеры поковки и их допускаемые отклонения
4. Эскиз поковки с техническими требованиями
5. Разработка чертежа горячей поковки
6. Расчет и выбор переходов штамповки
6.1. Определение варианта штамповки
6.2. Определение размеров облоя
6.3. Определение размеров заготовки
6.4. Определение нормы расхода металла
6.5. Определение размеров штамповых кубиков
7. Определение усилия штамповки и выбор молота
7.1. Масса падающих частей молота
8. Конструирование ковочного штампа
9. Конструирование совмещенного штампа для пробивки отверстия и обрезки облоя
9.1. Определение усилия обрезки, пробивки и выбор обрезного пресса
9.2. Расчет элементов штампа для обрезки-пробивки по высоте
10. Выбор способа и усилия резки
11. Определение температуры и времени нагрева
12. Обоснование выбора отделочных операций
13. Смазка
Заключение
Список литературы
Приложения (Технологическая карта)

Состав: Колесо спироидное, Матрица обрезная, Прошивник, Пуансон, Поковка (колесо спиройдное), Совмещённый штамп для обрезки облоя и пробивки перемычки (СБ), Спецификация, Штамп ковочный (СБ), ПЗ Язык документа

Софт: КОМПАС-3D 16

Файлы:
Ковка и объёмная штамповка колеса спироидного/
Ковка и объёмная штамповка колеса спироидного/3Д модель заготовки.m3d
Ковка и объёмная штамповка колеса спироидного/Технологическая карта.doc
Ковка и объёмная штамповка колеса спироидного/Прошивник.cdw
Ковка и объёмная штамповка колеса спироидного/Матрица обрезная.cdw
Ковка и объёмная штамповка колеса спироидного/Пояснительная записка.doc
Ковка и объёмная штамповка колеса спироидного/Колесо спиройдное.cdw
Ковка и объёмная штамповка колеса спироидного/Штамп ковочный.cdw
Ковка и объёмная штамповка колеса спироидного/Спецификация сборки штампа.spw
Ковка и объёмная штамповка колеса спироидного/Чертеж поковки.cdw
Ковка и объёмная штамповка колеса спироидного/Чертёж штампа для обезки облоя и пробивки перемычек.cdw

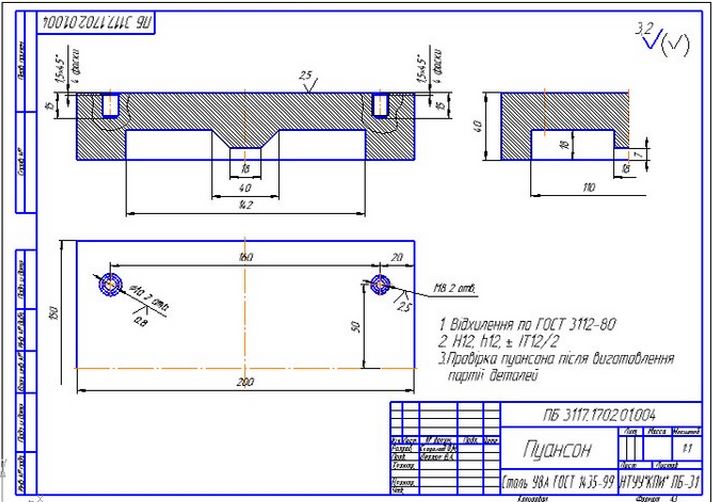

Ковка и объёмная штамповка колеса спироидного/Пуансон для прессовки.cdw
