Штамп для пробивки прокладок

Штамп предназначен для пробивки и вырубки по контуру прокладок Б-80-40 ГОСТ 15180-86 наружным диаметром 120 ммм и внутренним диаметром 87 мм. Прокладка изготовлена из паронита ПМБ-2 ГОСТ 481-80.

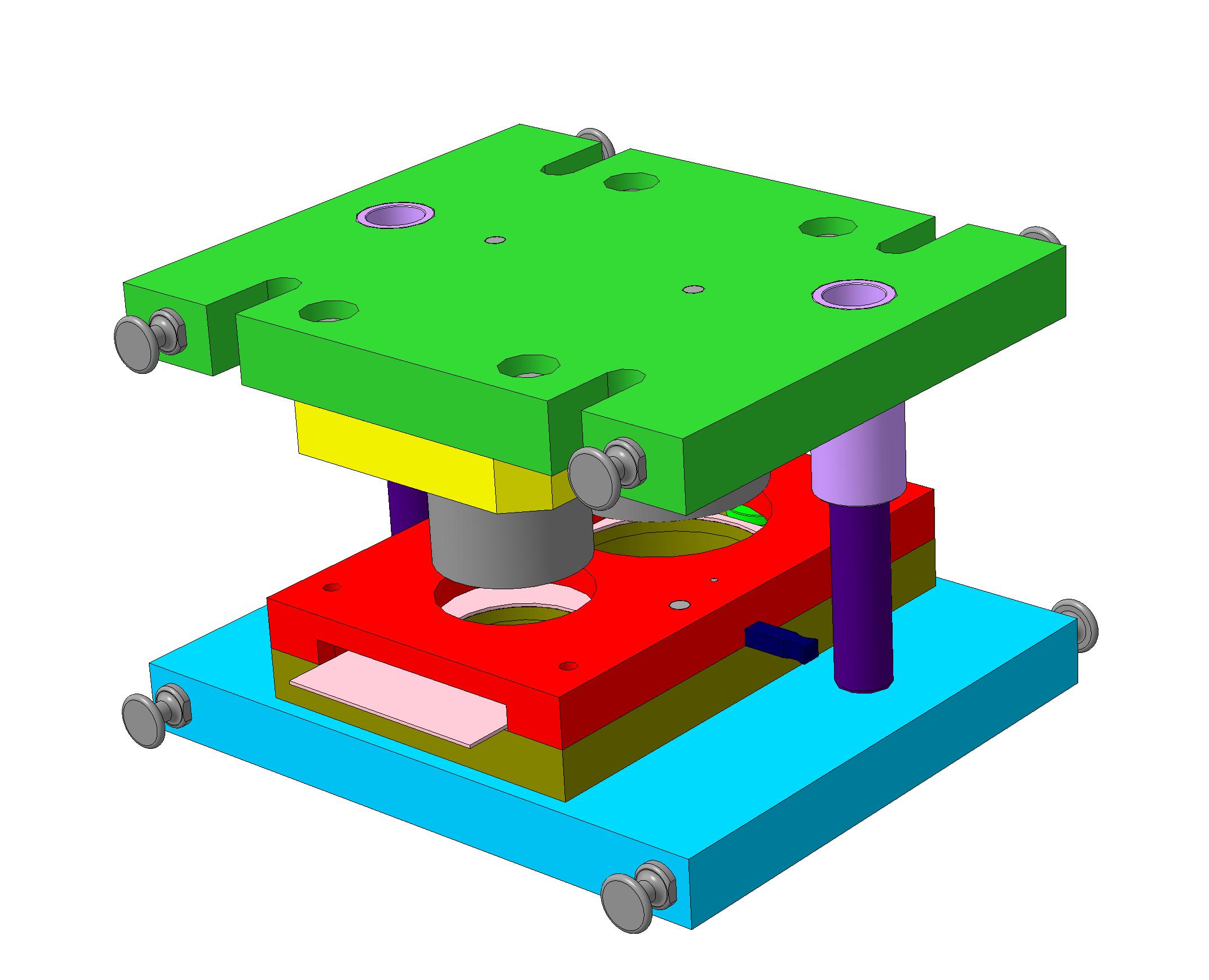

Состав: 3D сборка штампа, модели деталей: пуансон, матрица, плита верхняя, плита нижняя, пуансонодержатель, съемник, колонка, упор, втулка.

Софт: КОМПАС-3D 12
