Штамп последовательного действия для пробивки и вырубки кольца

Штамп предназначен для пробивки и вырубки кольца. Размеры кольца Ø127*Ø100*1. Деталь предназначена для компенсации линейного размера на вале при сборке. Изготавливается методом листовой штамповки.

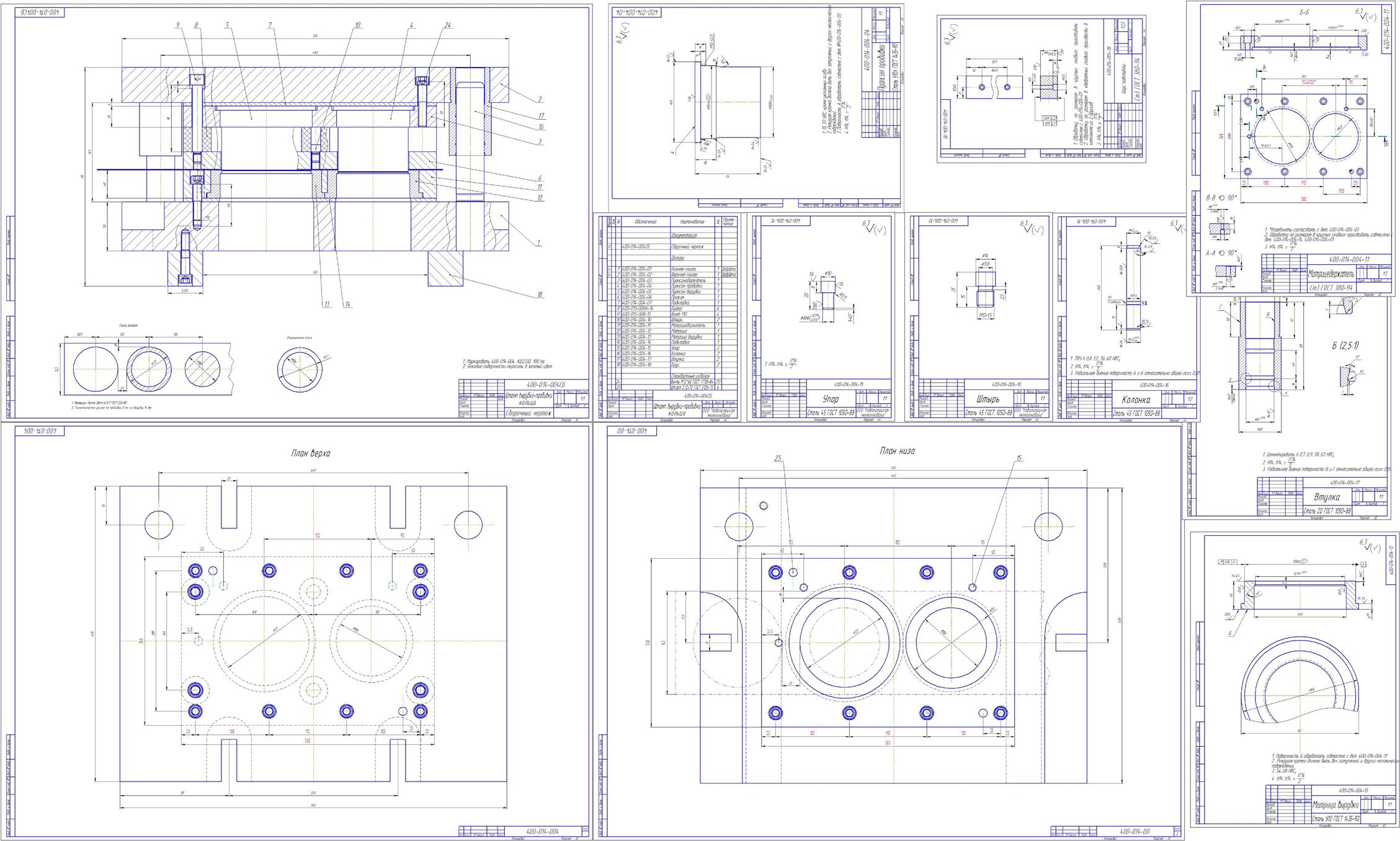

Проектная конструкторская документация содержит: Общий вид штампа включая схему раскроя и операционный эскиз детали; полную деталировку; спецификацию.

Состав: Сборочный чертеж, Деталировка (матрица, матрица вырубки, втулка направляющая, пуансонодержатель, буфер, матрицедержатель, штырь, пуансон пробивки, пуансон вырубки, прижим, колонка, упор, брус, подкладка, винт), Спецификация

Софт: КОМПАС-3D 13 SP2

Файлы:
Пуансон вырубки.cdw
Штырь _ 400-014-004-10.cdw
400-014-004 План верха.cdw
Матрицедержатель.cdw
Матрица вырубки.cdw
Подкладка 1.cdw
Штамп вырубки-пробивки кольца_400-014-004.cdw
Подкладка.cdw
Пуансон пробивки.cdw
Прижим.cdw
Матрица пробивки.cdw
400-014-004 План низа.cdw
Брус подкладной штампа.cdw
Пуансонодержатель _ 400-014-004-03.cdw
колонка направляющая.cdw
Упор .cdw
Втулка направляющая .cdw
Спецификаия .cdw
