Штамп совмещенного действия

Казанский национальный исследовательский технический университет им. А.Н.Туполева
Кафедра производства летательных аппаратов
Курсовая работа по теме: «Холодная листовая штамповка»
Казань 2012 г.

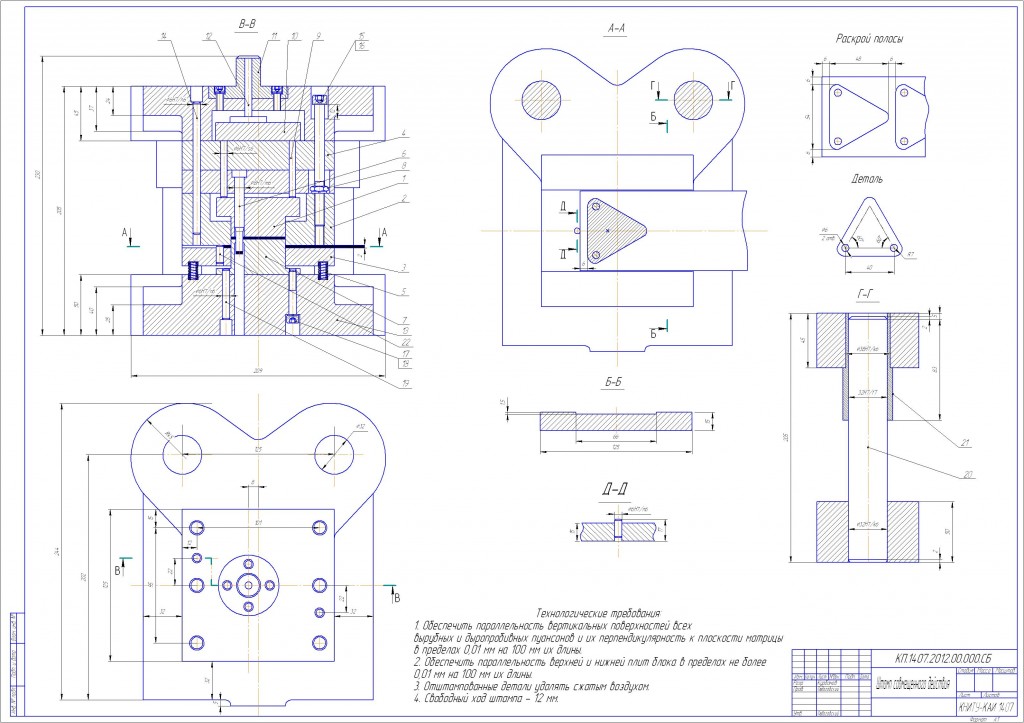

Принцип действия штампа.
Для изготовления заготовок кладем полосу на направляющую до дистанционного штифта-упора. Опускаем верхнюю часть штампа: при этом одновременно вырубаем наружный контур режущими кромками вырубной матрицы и пуансонами пробиваем 2 отверстия. В исходное состояние штамп возвращается под действием пружин. Отходы при вырубке будут в нижнем съемнике,а при пробивке падать вниз.Полученную заготовку удаляем сжатым воздухом.Подготавливаем полосу для очередной штамповки.

Состав: ВО, СБ, Спецификация, Поясниетльная записка Язык документа

Софт: Компас v13

Просмотр файлов
2.cdw
Продольный разрез.cdw
Пуансон пробивной.cdw
Пуансон пробивной.cdw.bak
Пуансон-матрица.cdw
Пуансон-матрица.cdw.bak
Спецификация.spw
Чертеж.cdw
ШТАМП.cdw
штамповка записка курб.docx
