Штамп вырубки диска

Штамп вырубки листового материала толщиной 0,8 мм деталь диск с отверстиями

Состав: Комплект чертежей

Софт: КОМПАС-3D 13

Файлы:

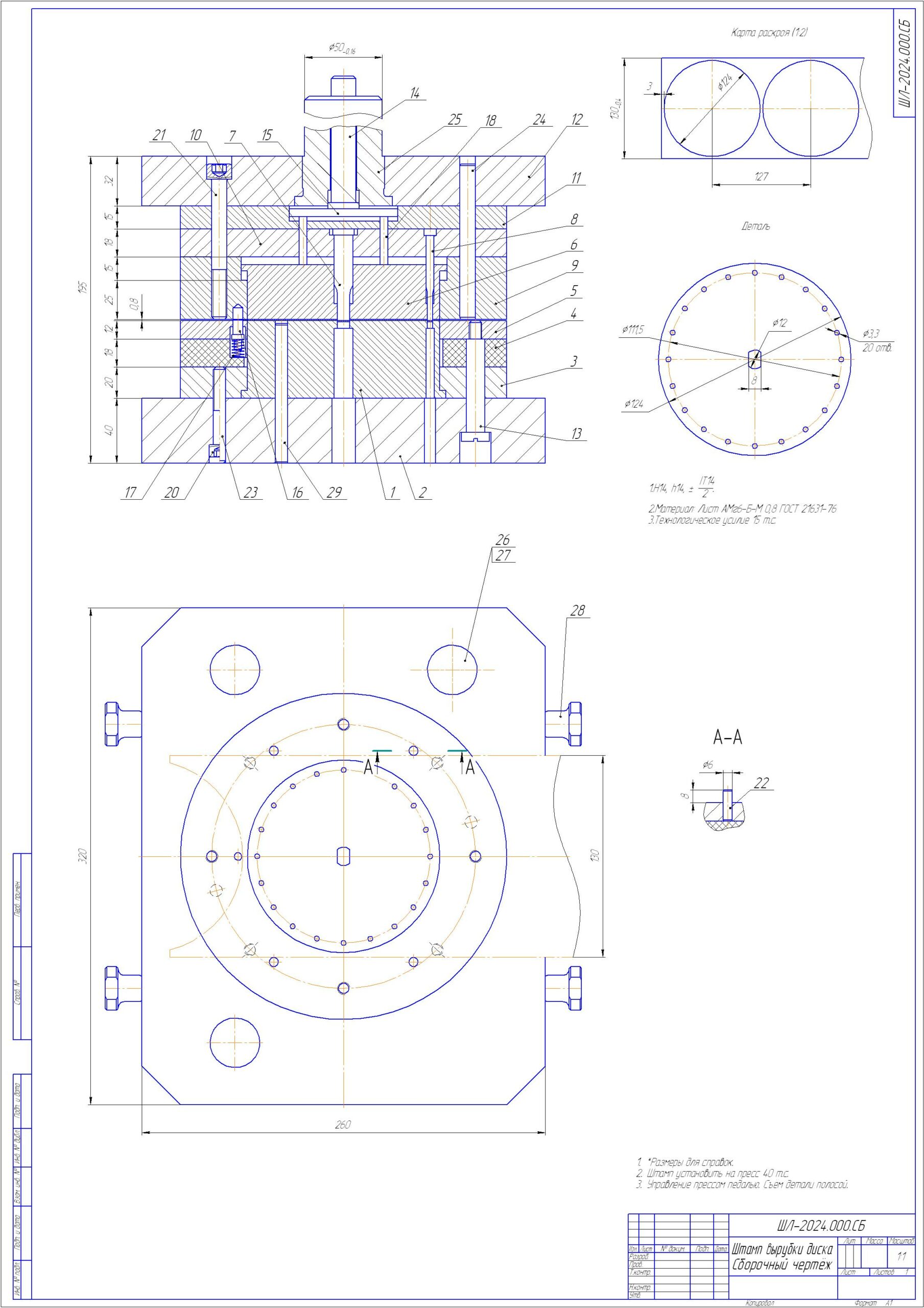

Штамп вырубки диска Сборочный чертёж _ ШЛ-2024.000.СБ.spw

Копия Пружина.cdw

Штамп вырубки диска Сборочный чертёж _ ШЛ-2024.000.СБ.cdw

Пуансон-матрица _ ШЛ-2024.001.cdw

Плита верхняя _ ШЛ-2024.002.cdw

Толкатель _ ШЛ-2024.014.cdw

Выталкиватель _ ШЛ-2024.006.cdw

Винт специальный.cdw

Хвостовик _ ШЛ-2024.025.cdw

пуансон 4,9.cdw

Верхний фланец.cdw

Прокладка _ ШЛ-2024.011.cdw

Держатель _ ШЛ-2024.003.cdw

Матрица _ ШЛ-2024.009.cdw

Упор _ ШЛ-2024.016.cdw

Траверса _ ШЛ-2024.015.cdw

Пуансонодержатель _ ШЛ-2024.010.cdw

пуансон 3,3.cdw

Толкатель _ ШЛ-2024.018.cdw

Буфер _ ШЛ-2024.004.cdw

Плита нижняя _ ШЛ-2024.002.cdw

Съёмник _ ШЛ-2024.005.cdw

Пружина.cdw
