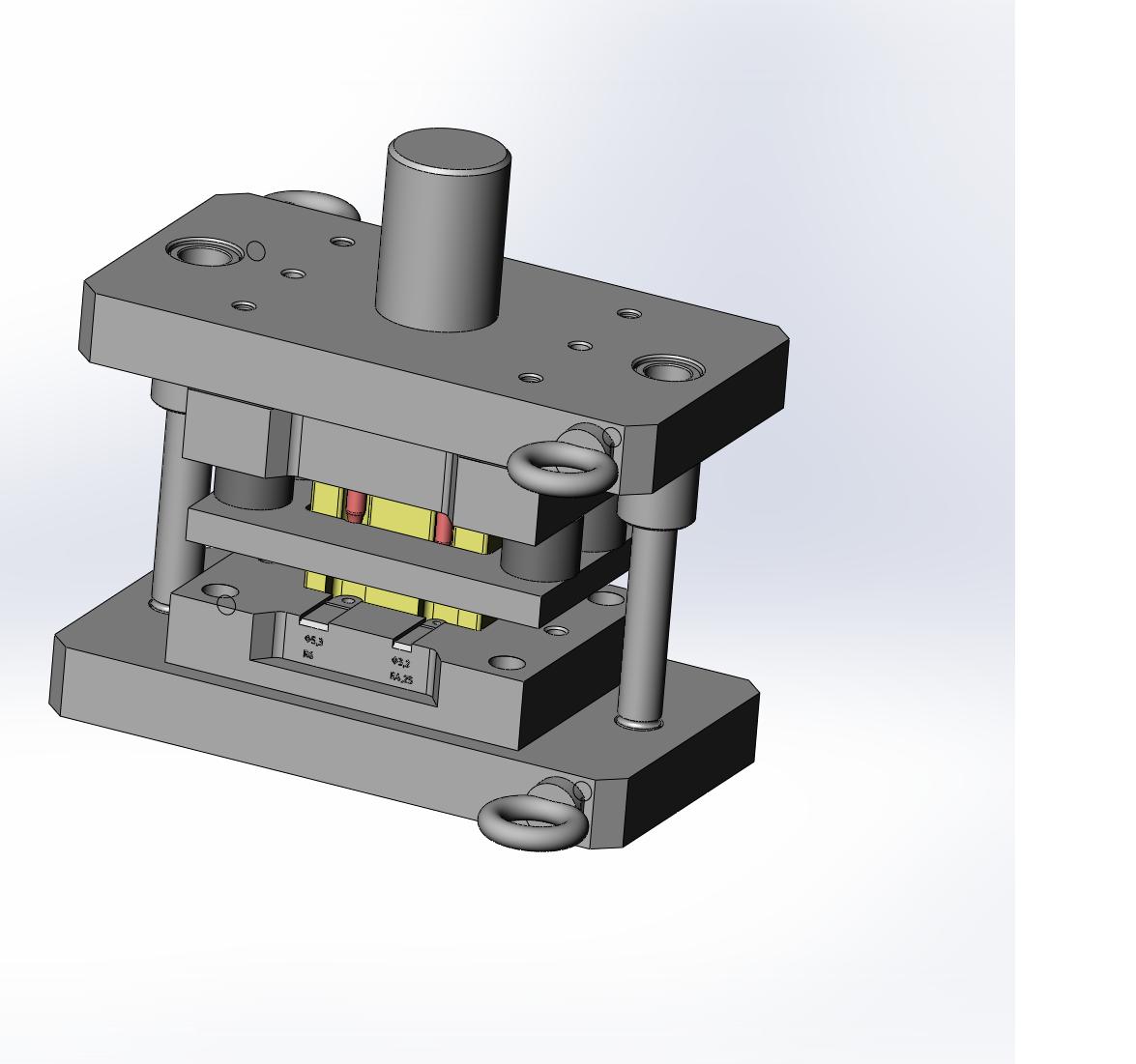

Штамп вырубной деталь Перемычка металлизации

Штамп вырубной для пробивки отверстий и обсечки по радиусу на перемычках металлизации: 3-6-120 ОСТ1 11303-73.

Состав: 3D сборка

Софт: SolidWorks 2012

Файлы:
Втулка_1032-2916_ГОСТ13121-83.SLDPRT
Рым-болт М10 ГОСТ 4751-73.SLDPRT
Плита упорная.SLDPRT
Пружина 1085-2631_001 ГОСТ 22191-83-3.SLDPRT
Плита верхняя.SLDPRT
Колонка_1030-8409_ГОСТ13119-81.SLDPRT
Пуансонодержатель.SLDPRT
Штамп вырубной.SLDASM
Хвостовик.SLDPRT
Пружина 1085-2631_001 ГОСТ 22191-83-2.SLDPRT
Матрица.SLDPRT
Планка прижимная.SLDPRT
Пуансон Ф5,3.SLDPRT
Пуансон Ф4,2.SLDPRT
Пружина 1085-2631_001 ГОСТ 22191-83.SLDPRT
Пуансон.SLDPRT
Пуансон Ф6,3.SLDPRT
Пуансон Ф3,2.SLDPRT
Пружина 1085-2631_001 ГОСТ 22191-83-1.SLDPRT
Плита нижняя1.SLDPRT
Колонка_1030-8405_ГОСТ13119-81.SLDPRT
Втулка_1032-2937_ГОСТ13121-83.SLDPRT
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы

Еще чертежи и проекты по этой теме:

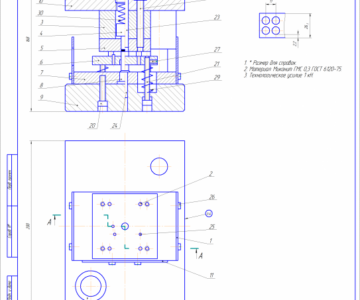

Штамп вырубной отверстия сложной формы
