Операция Укомплектация-2

Высадочный штамп (ГКМ)

ГКМ Горизонтально-ковочная машина 1 МН
РГАТУ им. П.А. Соловьева каф. ОМД гр. АСИ-09

Наименование детали – кольцо. Деталь предположительно служит в качестве крышки в каких-либо станках или приспособлениях. Обозначение материала детали сталь 30Х ГОСТ 14896 – 84 – конструкционная углеродистая качественная сталь.
Деталь представляет собой цилиндрическое тело с габаритными размерами: диаметром 40 мм и толщиной 10 мм. Имеется сквозное осевое отверстие диаметром 20 мм.
Все поверхности имеют шероховатость Ra = 6,3 мкм.
Все размеры имеют 14 квалитет точности.
Твердость поверхности до 216…259 HВ.

Применяя знания, основных видов обработки и их схем, был разработан технологический процесс детали «Кольцо».
При выборе заготовки учитывались: конструкция, размеры, масса и материал заготовки, точность выполнения и качество поверхности заготовки. Для данной детали была выбрана сталь 30 ГОСТ 14896 – 84 – конструкционная углеродистая качественная сталь, которая обладает наилучшими свойствами необходимыми при обработке и дальнейшей эксплуатации.
Используя справочную литературу, произведен расчет переходов, усилий, мощности, машинного времени при высадке.
Оборудование и приспособление к нему выбрано по размерам в соответствии с габаритными размерами данной детали. Степень точности станков соответствует техническим требованиям.

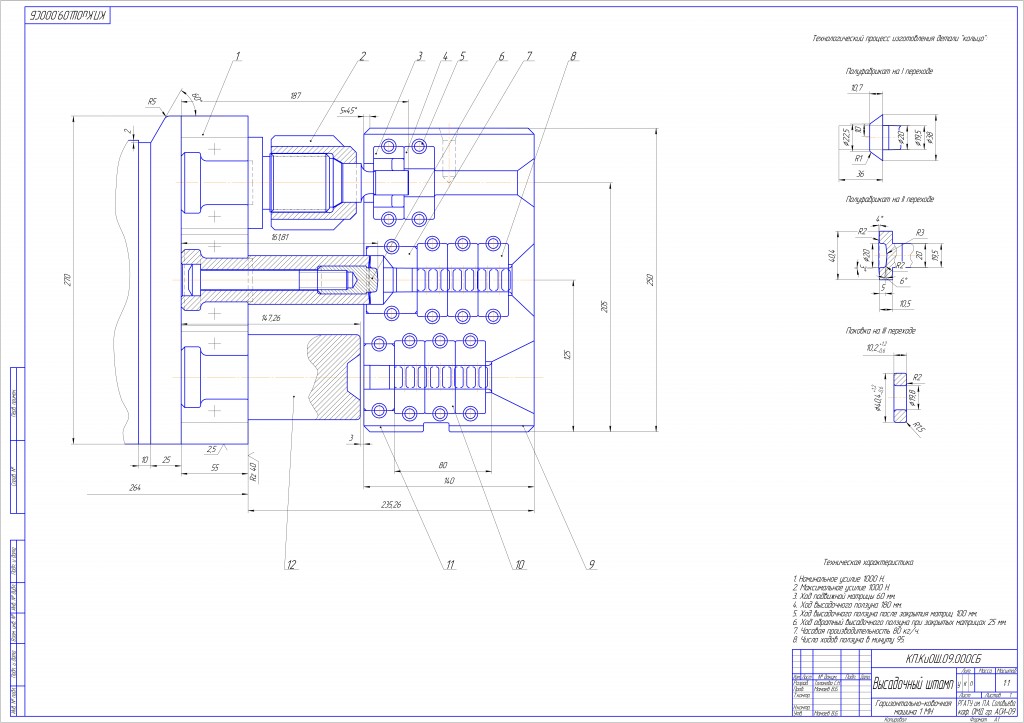

Курсовая работа включает в себя: чертеж детали (формат А4), чертеж штампа и технологического процесса (формат А1), деталировочные чертежи деформирующего инструмента и других рабочих деталей штампов (формат А3 и А4) пояснительную записку, 3 главы, заключение, список литературы.

Техническая характеристика:
1. Номинальное усилие 1000 Н.
2. Максимальное усилие 1000 Н.
3. Ход подвижной матрицы 60 мм.
4. Ход высадочного ползуна 180 мм.
5. Ход высадочного ползуна после закрытия матриц 100 мм.
6. Ход обратный высадочного ползуна при закрытых матрицах 25 мм.
7. Часовая производительность 80 кг/ч.
8. Число ходов ползуна в минуту 95.

Состав: Сборочный чертеж(СБ), пояснительная записка(ПЗ),Спецификация Язык документа
