Проект цеха специализированного мелкого стального литья мощностью 10 000 тонн в год в условиях ТОО «Алаш».

Карагандинский государственный технический университет
Кафедра Металлургия, материаловедение и нанотехнологии
Дипломная работа на тему: «Проект цеха специализированного мелкого стального литья мощностью 10 000 тонн в год в условиях ТОО «Алаш»»
Караганда 2006

В соответствии с заданием должен быть спроектирован проект цеха специализированного мелкого стального литья мощностью 10 000 тонн в год в условиях ТОО «Алаш».
Производственный корпус проектируемого цеха размещен в здании с площадью 5184 м2 и высотой 9,6 м.
Основной деятельностью предприятия является, стальное литье.
Режим работы – двухсменный по 8 часов/смену, 254 дня в году. Планируемая максимальная мощность 10000 тонн годного литья в год. Технологический процесс производства состоит из следующих стадий:
- прием, хранение и подготовка шихтовых материалов;
- приготовление формовочных и стержневых составов;
- изготовление форм и стержней;
- плавка стали;
- заливка, охлаждение и выбивка отливок;
- очистка литья;
- термообработка литья;
- приемка готовой продукции и исправление дефектов литья;
- переработка отходов собственного производства (возврат собственного производства, брак).
Графическая часть содержит 8 листа формата А1 графическая часть, 85 страниц пояснительной записки, спецификация и приложения

Состав: План цеха (ВО), Разрез цеха, Деталь (ВО), Установка бункера накопителя(ВО), Установка аэратора, Узел смесеприготовления, Функциональная схема автоматизации смесеприготовительного отделения, Технология изготовления детали, Спецификации, ПЗ Язык документа

Софт: КОМПАС-3D 12

Каталог / Промышленность / Металлургия / Проект цеха специализированного мелкого стального литья мощностью 10 000 тонн в год в условиях ТОО «Алаш».

Просмотр файлов

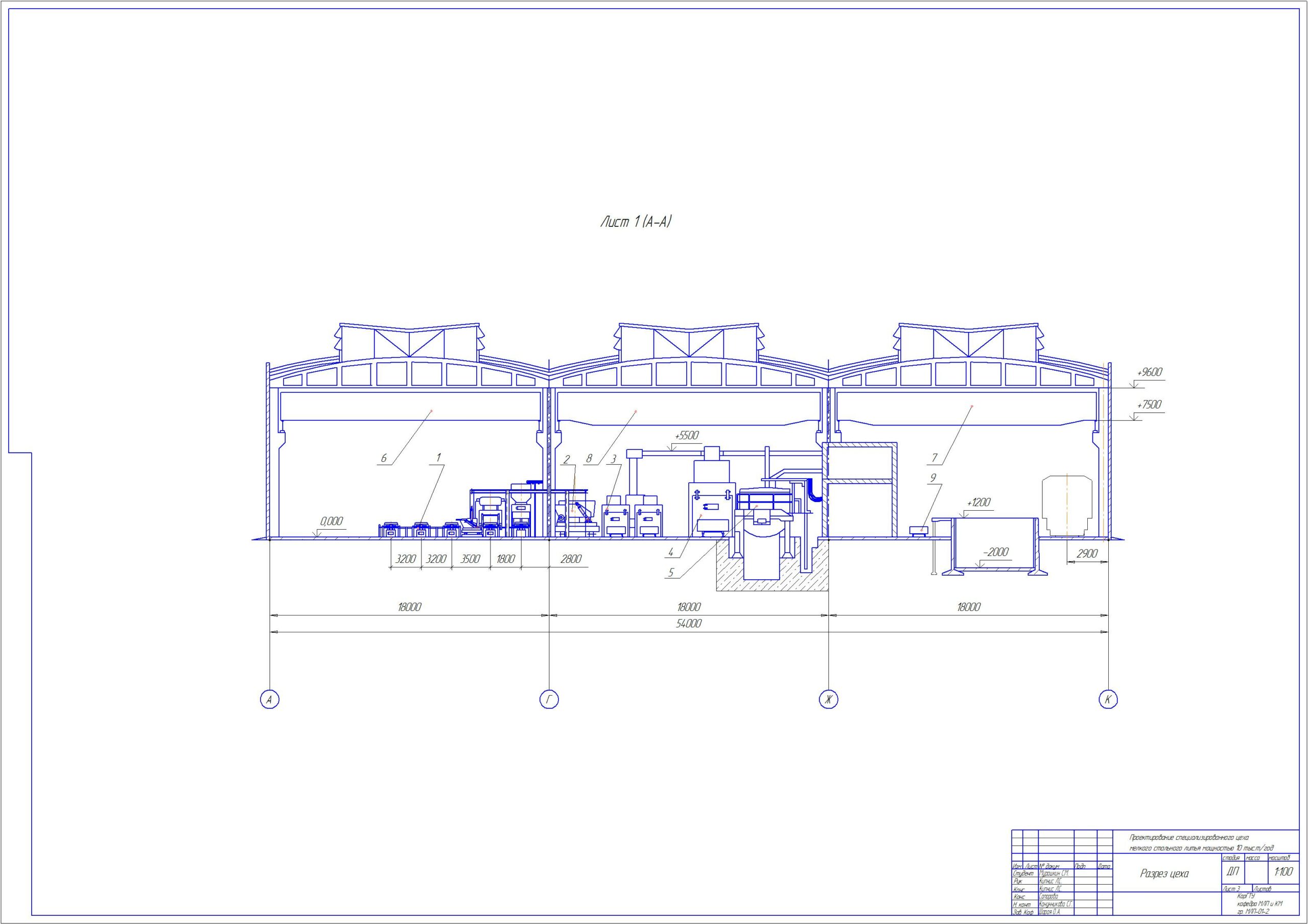

план цеха разрез.frw
план цеха разрез.jpg
план цеха001.frw
схемы.frw
технология1.bak
технология1.frw
технология002.frw
технология3.frw
Установка аэратора.frw
участок смесеприготовления.frw
Теория/04. Содержание пояснительной записки.doc
Теория/05. Введение.doc
Теория/06. Пояснительная записка.doc
Теория/07. Список использованных источников.doc
Теория/08. Приложения.doc
Теория/09. Приложение А Спецификации План цеха (2страницы).doc
Теория/10. Приложение Б Спецификации Разрез цеха.doc
Теория/11. Приложение В Спецификации ТЛП вкладыш верха.doc
Теория/12. Приложение Г Спецификации ТЛП вкладыш низа.doc
Теория/13. Приложение Д Спецификации ТЛП Форма в сборе.doc
Теория/14. Приложение Е Спецификации ОЛЦ (8-ой лист) Механизм пресс.doc
Теория/15. Приложение 23 Спецификации ОЛЦ (9-ый лист) Плита нижняя.doc
Теория/15. Приложение Ж Спецификации ОЛЦ (9-ый лист) Плита нижняя.doc
Теория/16. Приложение И Программа.doc
било.frw
Бункер накопител 001.frw
Теория
