Разработка технологии формовки и модельно-опочная оснастка для отливки "Крышка"

Запорожский национальный технический университет
Инженерно-физический факультет
Курсовой проект по дисциплине "Технология литейной формы"
На тему: "розробити технологію формування і модельно-опочну оснастку для виливка «Кришка»."
Запорожье, 2014

Об’єкт дослідження – виливок «Кришка».
Мета роботи – розробити технологію формування і модельно-опочну оснастку для виливка «Кришка».
Метод дослідження – розрахунково-аналітичний.
У пояснювальній записці приведені розрахунки: ливникової системи, висоти наповнюваної рамки, охолодження відливки у піщаній формі, нормування робіт

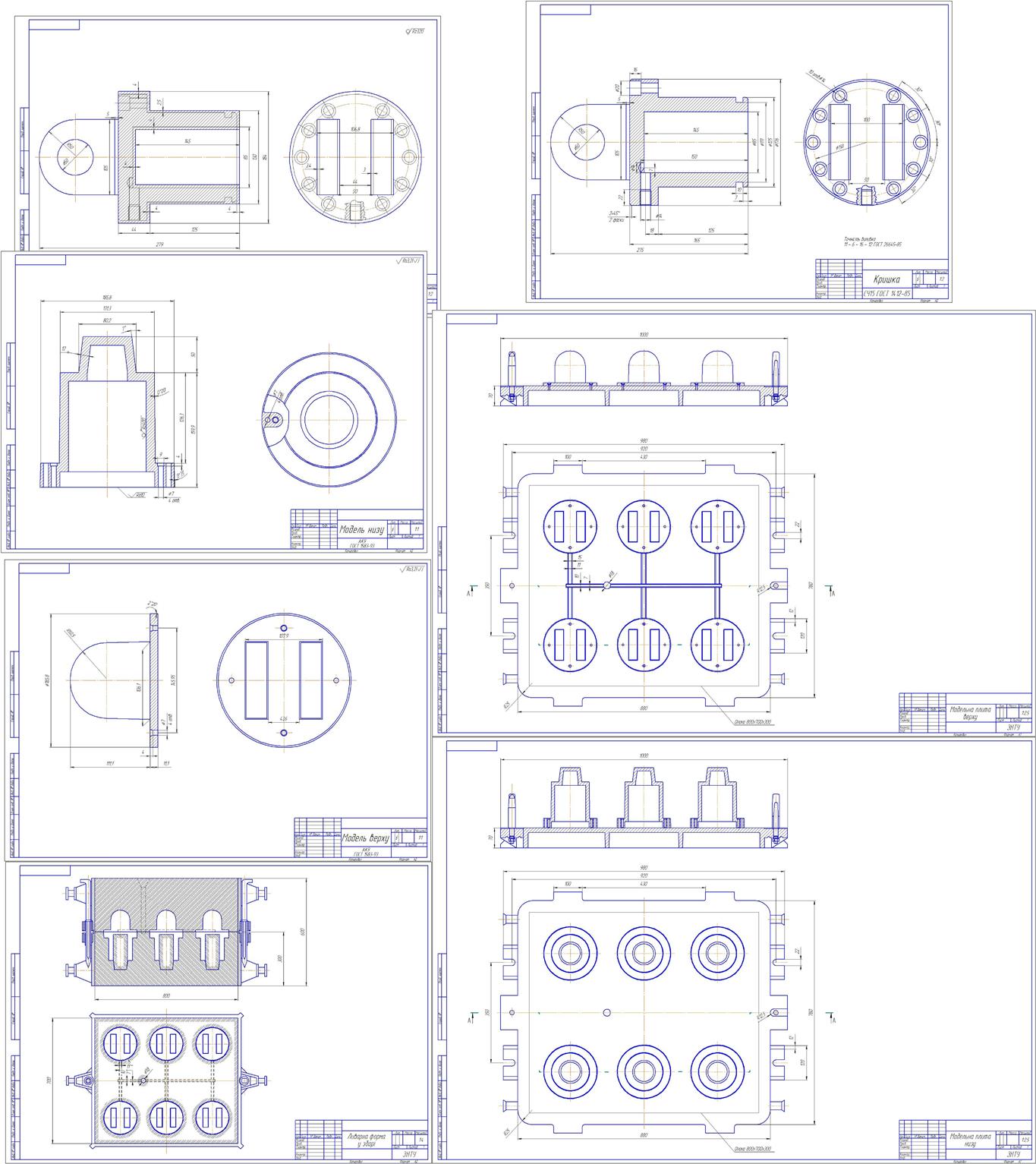

Графическая часть: деталь "Крышка", отливка "Крышка", модель низа, модель верха, подмодельные плиты верха и низа, форма в сборе

ЗМІСТ

Реферат
Вступ…………………….…….…….…….…….…….…….…….……………6
1. Розробка креслення виливка…….…….…….…….…….…….…….…...............7
2. Розроблення конструкцій моделей і стержневого ящика…….………………...9
3. Проектування модельних плит…….…….…….…….…….…….……………...10
4. Розрахунок ливникової системи…….…….…….…….…….…….……………11

5. Розрахунок висоти наповнюючої рамки…….…….…….…….…….…………13
6. Довжина ходу пружнього стояка………………………………………………14
7. Розрахунок маси вантажу для форми…………………………………………..14
8. Розробка кріплення форми під заливку…………………...……………………15
9. Час охолодження виливка у формі………………………………..……............16
10. Формовка…….…….…….…….…….…….…….…….…….………….............19
11. Заливка форми…….……………………………………………………............22
12. Фінішна обробка виливків…….…….…….…….…….…….…….……...........22
13. Контроль якості виливків………………………………………………...........23
14. Норми часу на роботу..…….…….…….…….…….…….…….…….…...........24
Висновки…….…….…….…….…….…….…….…….…….…….……..……25
