Разработка индукционной канальной печи для плавки латуни ИЛК-1

Саратовский государственный технический университет,
Автоматизированные электротехнологические установки и системы,
Дипломный проект на тему: "Разработка индукционной канальной печи для плавки латуни ИЛК-1"
Саратов 2003

Объект проектирования - индукционно канальная печь, для плавки латуни, меди и медных сплавов с направленным движением расплава в канале.
Цель проектирования - расчет параметров индукционной канальной печи для плавки латуни.
Результаты - проведены расчеты индукционной канальной печи для плавки латуни, проведен расчет теплового и электрического баланса электропечи, предложено улучшение производительности и мощности электропечи, исследованы возможные опасные и вредные факторы при эксплуатации электропечи, проведено экологическое обоснование установки, рассчитана экономическая эффективность от внедрения индукционной канальной электропечи, исследована система защиты от разрушения индукционной единицы.
Исходные данные
1) Назначение электропечи плавка меди / латуни
2) Температура перегрева металла, 0С t 1200 / 1070
3) Мощность питающего трансформатора, кВА, Ртр 400
4) Производительность электропечи, т/ч G 0,615 / 1,3
5) Емкость электропечи полезная, т, Jп 1,0
Полная, т, Jполн. 1,3
6) Размеры рабочего пространства,
диаметр, мм
высота, мм
D 700
H 709
7) Масса загрузки, тонн, J 1,0
8) Атмосфера в электропечи воздух
9) Температура окружающего пространства, 0С 20
Проведены расчеты индукционной канальной печи для плавки латуни, проведен расчет теплового и электрического баланса электропечи, предложено улучшение производительности и мощности электропечи, исследованы возможные опасные и вредные факторы при эксплуатации электропечи, проведено экологическое обоснование установки, рассчитана экономическая эффективность от внедрения индукционной канальной электропечи, исследована система защиты от разрушения индукционной единицы.
Содержание
Реферат
Memoria explicativa
Введение
1. Назначение электротермического оборудования
1.1. Особенности и преимущества индукционных установок
2. Характеристика и параметры индукционной канальной печи типа ИЛК-1
2.1. Технические характеристики электропечи ИЛК-1
2.2. Устройство и работа электропечи ИЛК-1
2.3. Устройство и работа составных частей печи
2.4. Контрольно-измерительное оборудование индукционно канальной печи типа ИЛК-1
2.5. Маркирование и упаковка электропечи ИЛК-1
3. Применяемые технологические процессы
4. Тепловой расчет индукционной канальной печи ИЛК-1
4.1. Основные технические показатели для расчета индукционной печи ИЛК-1
4.2. Исходные данные для теплового расчета
4.2.1. Данные материалов
4.3. Тепловой баланс электропечи
5. Электрические расчеты печи ИЛК-1
5.1. Расчет индуктора электропечи
5.2. Расчет канала электропечи
5.3. Расчет системы индуктор-канал
5.4. Расчет потерь в магнитопроводе
5.5. Расчет конденсаторной батареи электропечи ИЛК-1
5.6. Расчет потерь в токоподводах и питающем трансформаторе
5.7. Расчет водяного охлаждения индуктора
5.8. Энергетический баланс индукционной канальной
электропечи ИЛК-1
6. Возможности улучшения производительности и мощности
электропечи ИЛК-1
7. Безопасность электропечи ИЛК-1
7.1. Анализ возможных опасных и вредных факторов
при монтаже и эксплуатации электропечи
7.2. Организация безопасного обслуживания
индукционных канальных печей.
Разработка инструкций для оперативного персонала
7.3. Проектирование и расчет схемы зануления на
отключающую способность
8. Экологическое обоснование проекта
9. Расчет экономической эффективности
10. Система защиты от разрушения индукционной единицы
10.1. Вывод формулы чувствительности для интегрально-
резисторных систем предупреждения аварийных
ситуаций индукционных тигельных электропечей
в зависимости от глубины и площади прорыва расплава
Заключение
Список используемых источников
Приложение А. Обзор патентной литературы

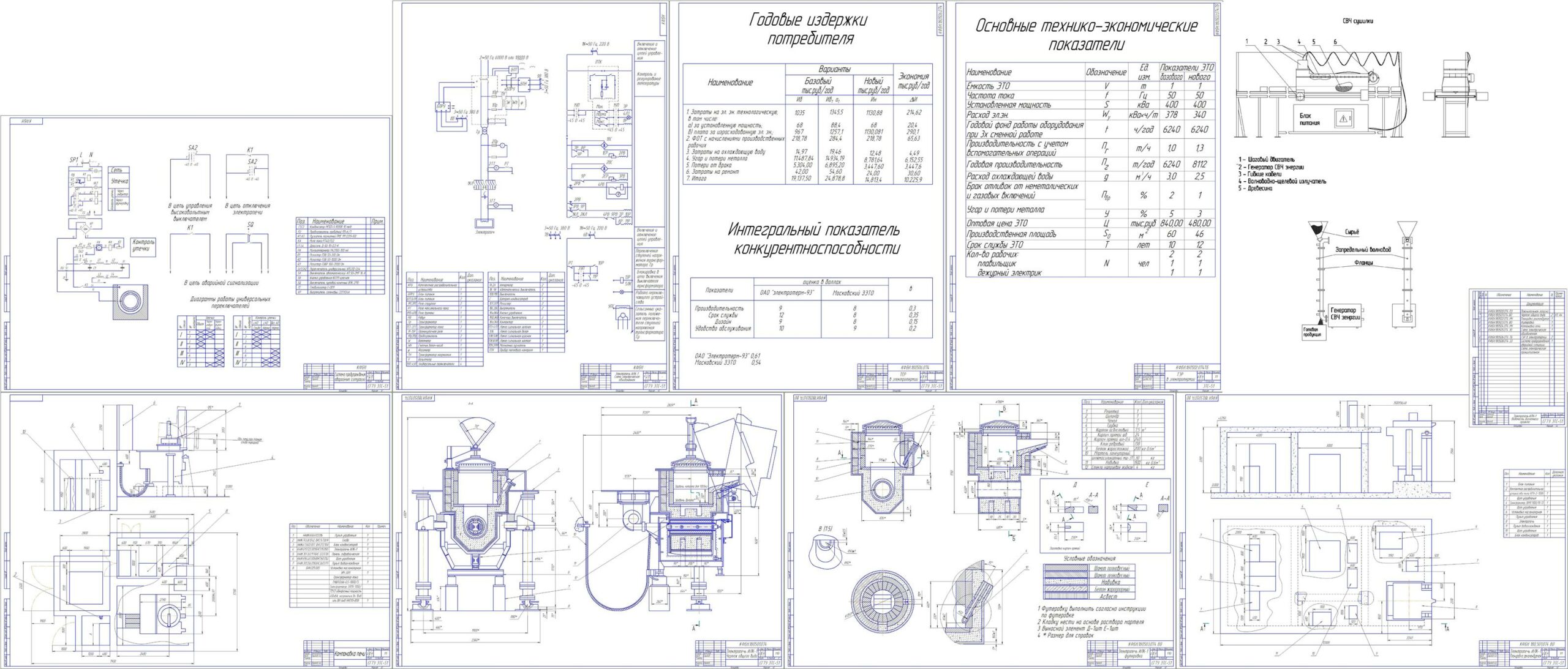

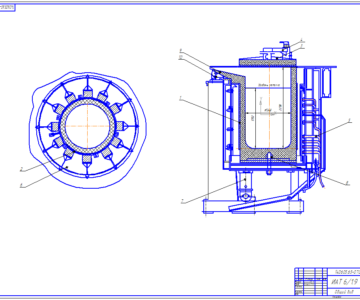

Состав: Печь ИЛК-1 (ВО), Печь ИЛК-1 (Э3), футеровка печи ИЛК-1 (ВО) Язык документа

Софт: КОМПАС-3D v8

Сайт: www

Файлы:
Схема электрическая электроная.cdw
спецификация.spw
Система предупреждения аварийных ситуаций.cdw
Диплом - общий вид.23.dwg
печь футеровка.cdw
Диплом - общий вид.2.dwg
компоновка печи.cdw
ТЕР в электротермии редакция.cdw
ТЕР в электротермии2 редакция.cdw
общий вид.cdw
ДИПЛОМ.doc
Электропечь ИЛК-1.cdw
