Тигель для установки электрошлакового переплава

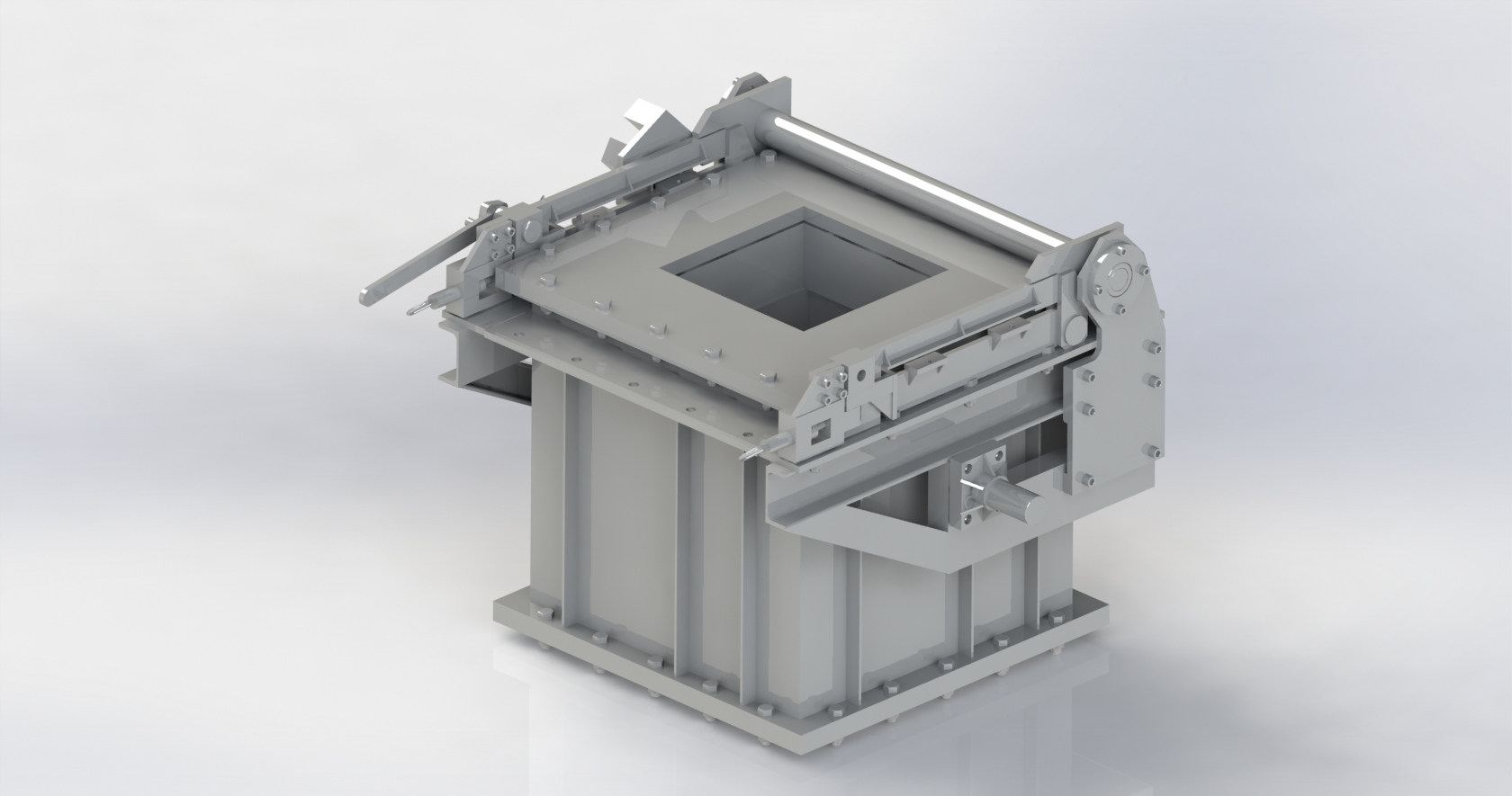

Тигель (емкость) установки электрошлакового переплав, в которой происходит плавка металла, после чего расплавленный металл заливается в специальную форму (кокиль). Кокиль устанавливается сверху на тигель и зажимается, далее с помощью устройства переворота тигель с кокилем переворачиваются на 180 градусов и металл заливается в кокиль. В данной модели представлен тигель объемом 180 кг с зажимным устройством для кокилей.

Состав: 3D модели всех деталей и 3D модель сборки

Софт: SolidWorks 2014

Сайт: www

Файлы:
толкатель ручки.SLDPRT
опора вала переворота тигеля.SLDPRT
бонка замка тигеля.SLDPRT
шпилька замка тигеля.SLDPRT
втулка кантователя бронза.SLDPRT
замок.SLDPRT
кирпич для кладки.SLDPRT
шпилька замка.SLDPRT
Болт ГОСТ 7805-70.SLDPRT
Шайба ГОСТ 6402-70.sldprt
полвинка швелера 200.SLDPRT
платик ушей.SLDPRT
ось замка тигеля.SLDPRT
ось переворота кокиля.SLDPRT
фланец оси тигеля.SLDPRT
тигель .SLDASM
пластина бонка контователя.SLDPRT
ребро жесткости опоры тигеля.SLDPRT
шайба под м24.SLDPRT
швелер 65.SLDPRT
маленькая планка фланца.SLDPRT
винт ось контователя.SLDPRT
корпус замка.SLDPRT
большая планка фланца.SLDPRT
плечо кантователя их листа.SLDPRT
платик конт нижний.SLDPRT
сборка тигеля новая.SLDASM
длинная ось тигеля.SLDPRT
проушина кантователя.SLDPRT
стопорное кольцо А 20 ГОСТ13942-86.SLDPRT
опора тигля.SLDASM
ребро полки кантователя.SLDPRT
навесной замок.SLDPRT
лапа зажима.SLDPRT
опора щочек.SLDPRT
держатель пальца.SLDPRT
платик приварной тигеля.SLDPRT
замок тигеля.SLDASM
ось вращения тигеля.SLDPRT
крышка тигеля.SLDPRT
платик опоры вала.SLDPRT
дно тигеля.SLDPRT
замок сборка.SLDASM
замыкающее плечо кантователя.SLDPRT
ребро тигеля.SLDPRT
гайка шпильки замка.SLDPRT
плечо кантователя.SLDASM
Контователь тигеля.SLDASM
платик замка.SLDPRT
кладка 330х330.SLDASM
ручка фиксации рычага.SLDPRT
корпус замка тигеля.SLDPRT
верхний фланец тигеля длинный.SLDPRT
Ребро жесткости ушей.SLDPRT
полка ушей кокиля.SLDPRT
ручка замка приварная.SLDPRT
Гайка.SLDPRT
верхний фланец тигеля кокроткий.SLDPRT
платик опоры вала нижний.SLDPRT
крепеж корпуса замка.SLDPRT
швелер 100.SLDPRT
плечо кантователя кокилей.SLDPRT
Винт ГОСТ 11738-84.sldprt
стенка тигеля.SLDPRT
понка кантователя.SLDPRT
ползун замка тигеля.SLDPRT
