Модернизация вертикальной шпигорезательной машины ФШГ

Национальный университет пищевый технологий
Кафедра машин и автоматов пищевых производств
Дипломный проэкт по дисциплине "Оснащение галузи"
На тему: "Модернизация вертикальной шпигорезательной машины ФШГ"
Киев 2014

В данном дипломном проэкте рассматривается состав и модернизация шпигорезки ФШГ. Разделы в дипломе: Анализ подобных конструкций, техническое обоснование, описание технологического решения, расчеты, машиностроение, монтаж и эксплуатация, охрана труда, состав и принцип действия.

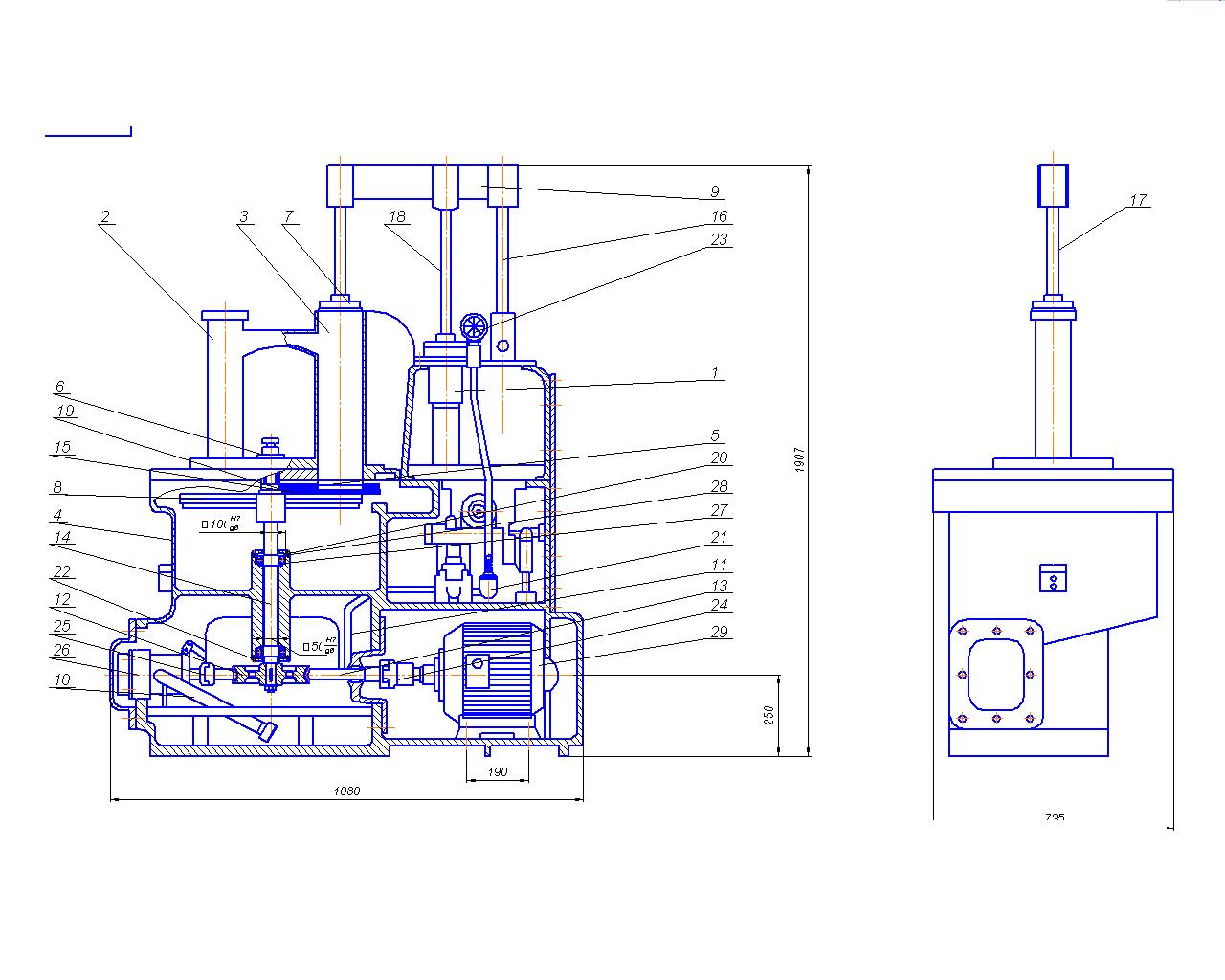

Графическая часть содержит: общий вид формата А1, узел А1, технология изготовления вала А1, деталировка: нож, вал, 2 А2, 2 спецификации.
Дипломный проэкт содержит: 73 страницы записки, 3 чертежа А1, 2 чертежа А2.
Техническая характеристика: - Производительность 600 кг / ч; - Установленная мощность, 4 кВт; - Масса, 810 кг; - Скорость вращения ножа 0,2 м / с.

Состав: Общий вид, Узел, Техмаш, деталировка( нож, вал) Язык документа

Софт: КОМПАС-3D 14

Каталог / Промышленность / Модернизация вертикальной шпигорезательной машины ФШГ

Просмотр файлов
Креслення/Узел.cdw
Креслення/Графотехнология.cdw
Креслення/вал.cdw
Креслення/вал.cdw.bak
Креслення/ВО.cdw
Креслення/нож.cdw
Креслення/нож.cdw.bak
Креслення/Спец1.docx
Креслення/Спец2.docx
1Аналіз 5.docx
2ТЕхнічне, економічне соціальне обгр 2.docx
3 опис технічного рішення 17.docx
4 розрахунки 10.docx
5Техмаш 17 (2).docx
6монтаж експлуатація 3.docx
7Охорона працы шп 13.docx
8БУдова принцип дії 6.docx
Зміст1.docx
