Модуль спаренных регуляторов ЛОРД-50

Модуль образует единый конструктивно-монтажный блок, который монтируется непосредственно в газопровод. Отсекатель предназначен для аварийного отключения подачи газа потребителю при изменении давления в выходном газопроводе выше или ниже установленных допустимых значений. Пределы срабатывания (закрытия) отсекателя при повышении на 15% или понижении более 50% от заданного выходного давления.
Редуцирующее устройство с усилителем предназначено для редуцирования газа высокого давления на входе и поддержания давления в выходном газопроводе в заданном диапазоне независимо от отбора газа потребителем и колебания давления на входе модуля.
Модуль работает без использования постороннего источника энергии. Климатическое исполнение и категория размещения модуля У1 по ГОСТ15150-69 с температурой окружающей среды от 233° К до 313° К(от минус 40° С до 40° С и относительной влажности 98% при температуре 308° К (35°С).

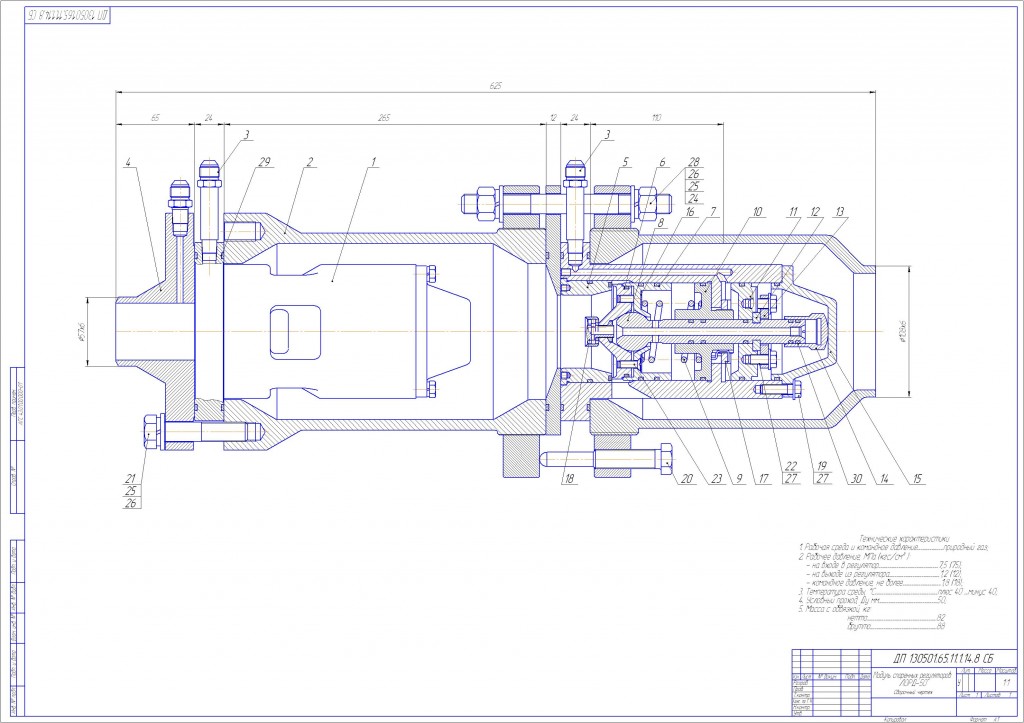

Состав: Сборочный чертеж(СБ), Спецификация Язык документа
