Намоточный аппарат НБ-1

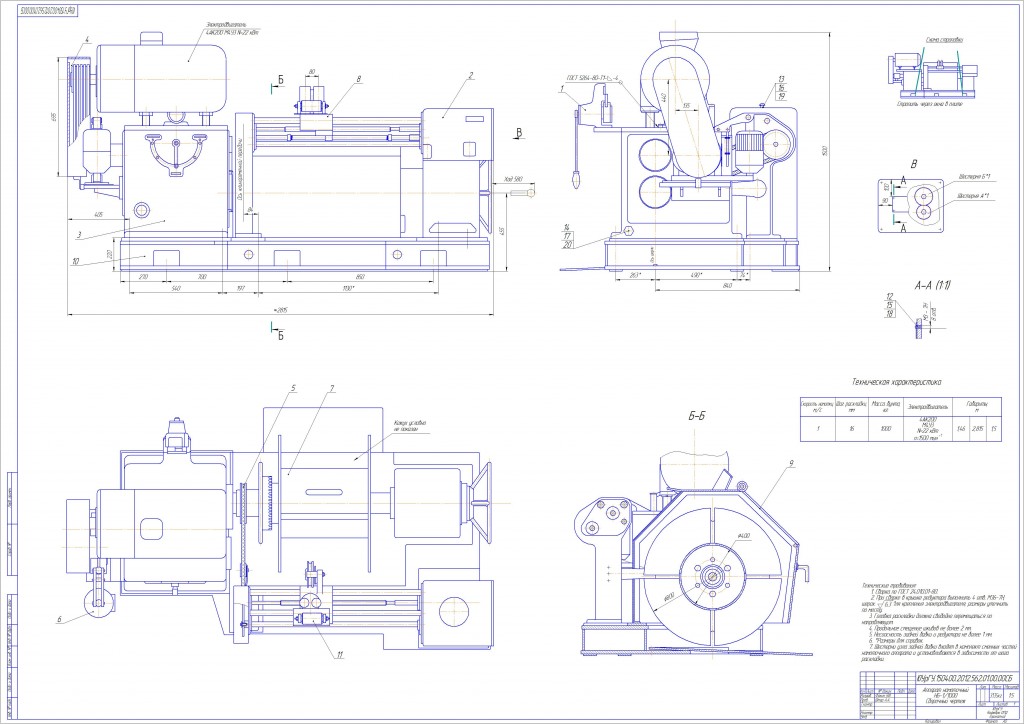

На чертеже представлен намоточный аппарат НБ-1. Предназначен для намотки низкоуглеродистой и высокоуглеродистой стальной проволоки на катушку, поступающей с волочильных станов. Для раскладки полосы на катушке применен винтовой механизм с автоматическим переключением направления вращения винта. При подходе гайки раскладчика в одно из крайних положений катушки, регулируемым по длине упором производится переключение пары шестерен, что приводит к реверсированию вращения винта и направлению раскладчика в обратном направлении. Шаг раскладки регулируется в зависимости от скорости вращения винта. Механизм раскладки перемещается вдоль винта по двум направляющим, на опорах скольжения.

ЮУрГУ Кафедра ОМД (прокатка)

Состав: Сборочный чертеж (СБ), Спецификация, Описание конструкции Язык документа

Софт: Компас v10, cdw

Сайт: www

Каталог / Промышленность / Металлургия / Намоточный аппарат НБ-1

Просмотр файлов
Аппарат намоточный Общий Вид 1,5л1.cdw
СПЕЦИФИКАЦИЯ.spw
ОПИСАНИЕ КОНСТРУКЦИИ НАМОТОЧНОГО АППАРАТА.docx
