Ножницы резки горячего металла 12,50 Мн НКМЗ

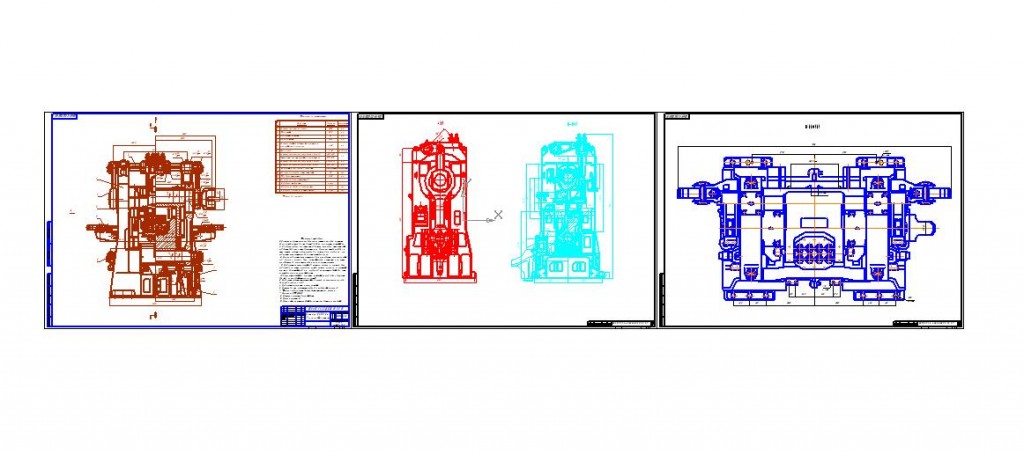

На чертеже показаны ножницы с параллельными ножами, усилием резания 12,5 МН для поперечной резки горячего металла, блюмов, слябов с максимальным сечением 200х1000 мм. Ножницы этого типа имеют нижний подвижный нож (нижний рез), механический прижим и грузовое уравновешивание. Ножницы конструкции НКМЗ имеют специальный механизм для «предподъема» нижнего ползуна выше уровня роликов рольганга, таким образом нижний ползун воспринимает усилие прижима и вес заготовки на себя, а не на рольганг.

Описание конструкции
На чертеже дан общий вид ножниц с верхним плавающим эксцентриковым валом, с усилием резания 12,5 МН (1250 Т). Ножницы предназначены для резки блюмов сечением 400х400 мм и слябов сечением 200х1000 мм и состоят из следующих элементов: станины и крышки, суппортов с ножами, нижней оси, продольных тяг (шатунов) и амортизатора. Ножницы имеют механический прижим вал прижима установлен на двух подшипниках наверху станины. На валу на шпонке закреплен рычаг, на конце которого шарнирно подвешена лапа прижима.
Привод вала прижима осуществляется шатунами и рычагом. Верхний суппорт уравновешивается штангами, соединенными с гидроцилиндрами.
Ножницы оборудованы сталкивателем заднего короткого обрезка, передвижным упором, устанавливаемым на требуемое расстояние от ножниц для резки блюмов и слябов мерной длины, и транспортером для уборки переднего и заднего обрезка.

Состав: Сборочный чертеж (СБ), Спецификация Язык документа

Софт: Компас v13, cdw

Каталог / Промышленность / Металлургия / Ножницы резки горячего металла 12,50 Мн НКМЗ

Просмотр файлов
Описание конструкции.docx
Ножницы 1250.cdw
Ножницы 1250 тс _ ФМ-446.044.408.012.spw
