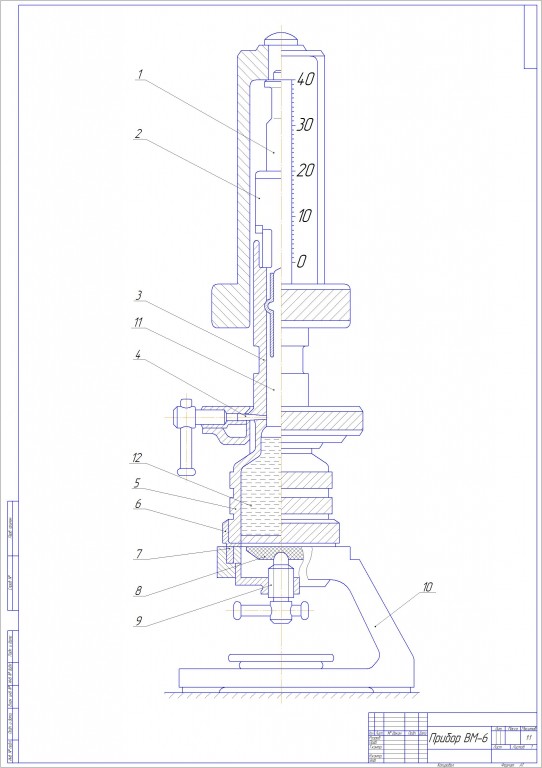

Прибор ВМ-6

Прибор ВМ-6 предназначен для определения водоотдачи глинистых растворов, применяемых при бурении нефтяных и газовых скважин. Показатель водоотдачи глинистых растворов определяют как количество фильтрата в кубических сантиметрах, выделяющегося при избыточном давлении 0,1 МПа (1 кгс/см3 за 30 мин. с площади фильтрации диаметром 75 мм). Показатель водоотдачи характеризует способность глинистого раствора отдавать свободную воду под давлением через пористую перегородку в пласт и образовывать на этих перегородках глинистую корку. При измерении водоотдачи раствора одновременно определяют толщину образующейся на фильтре глинистой корки.

ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА
Предел измерения водоотдачи за 30 мин. 40
при диаметре фильтра 75 мм, см.куб. 53
Фактический диаметр фильтра, мм 31
Цена деления шкалы3±0,5
при диаметре фильтра 75 мм, см.куб. 0,1(1)
Погрешность измерения, см.куб. 112х275
Давление фильтрации, МПА (кгс/см.куб.) 100
Масса прибора, кг 4

Состав: Вид общий (ВО), Спецификация Язык документа

Софт: Компас v12

Просмотр файлов
Прибор ВМ-6 спецификация.cdw
Прибор ВМ-6.cdw
Прибор ВМ-6.jpg
