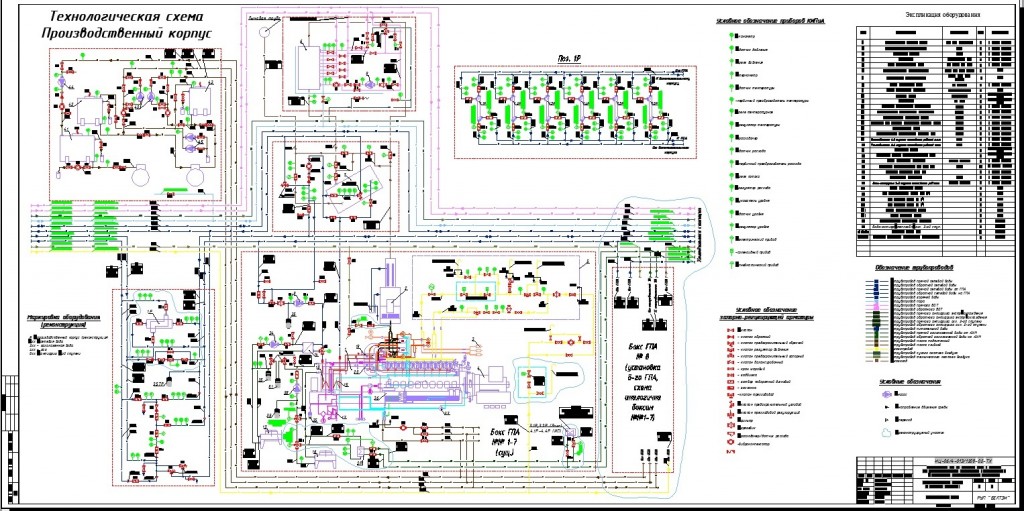

Принципиальная схема тригенерационной установки на газоперерабатывающем заводе

РУП "БЕЛТЭИ". Принципиальная схема тригенерационной установки на газоперерабатывающем заводе. Одновременная выработка тепла, электричества и холода.

Модернизация ТЭЦ на попутном газе в составе РУП «производственное объединение «Белоруснефть» c применением тригенерационных технологий.

Производственный корпус (2 пусковой комплекс).
Холодильная станция (2 пусковой комплекс)
Тепловая схема Вспомогательный корпус
Центральный тепловой пункт Тепловая схема
Котельная (1 пусковой комплекс) Тепловая схема
К-601 К-602 К-603 К-401 ВХ-2/1-10 Технологическая схема с установкой ВДХ

Состав: Принципиальная схема тригенерационной установки, Проект модернизация ТЭЦ, Холодильная станция, Производственный корпус Язык документа

Софт: AutoCAD

Каталог / Промышленность / Принципиальная схема тригенерационной установки на газоперерабатывающем заводе
