Проектирование стяжных соединений

Московский государственный технический университет им. Н.Э. Баумана
Кафедра промышленной экологии ФН2-КФ
Отчет о лабораторной работе №4 по курсу «Основы проектирования экобиозащитных систем» на тему: «Проектирование стяжных соединений» Вариант №18

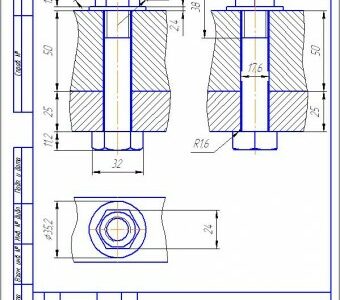

Чертёж стяжного соединения + записка со всеми расчётами по данному чертежу. Очень полезная вещь по предмету "Основы проектирования экобиозащитных систем"

Исходные данные:
1. Избыточное давление в резервуаре Р = 23,5∙105 Па
2. Радиус R = 0,6 м
3. Радиус r = 0,9 м
4. Радиус ρ = 0,09 м
5. Число болтов z = 16

Состав: Сборочный чертёж + Записка с расчётами Язык документа

Софт: Компас v12, CDW

Каталог / Промышленность / Инженерная Экология / Проектирование стяжных соединений

Просмотр файлов
Стяжное соединение.cdw
Проектирование стяжных соединений.docx
