Операция Укомплектация-2

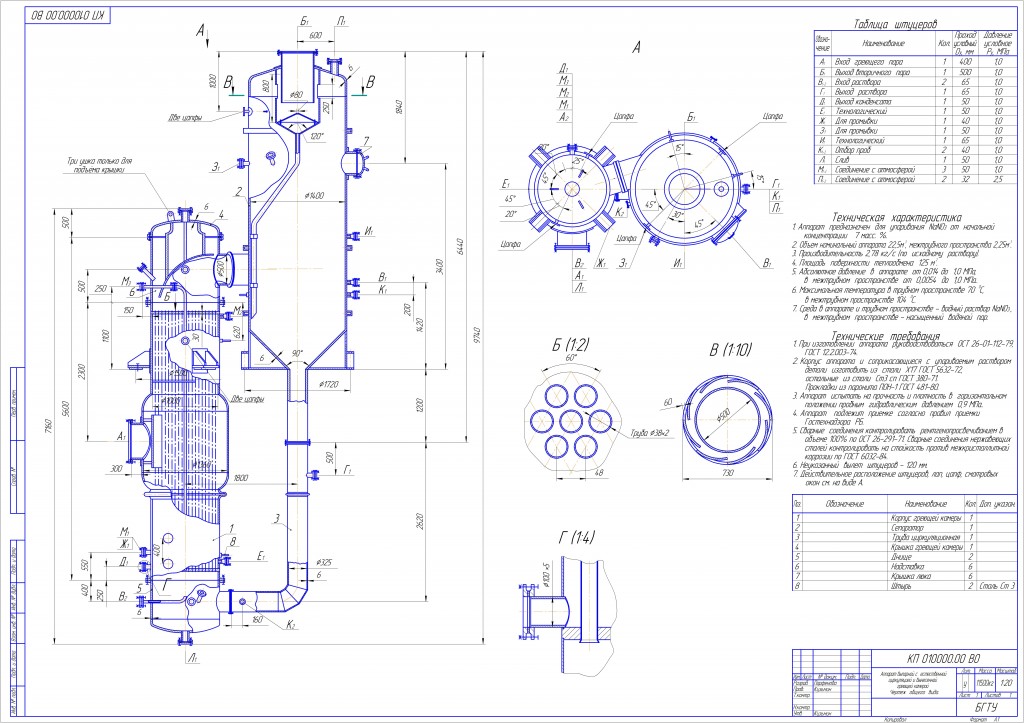

Расчет Выпарного аппарата с естественной циркуляцией и вынесенной греющей камерой S=125

1. Аппарат предназначен для упаривания NaNO3 от yачальной
концентрации 7 масс. %.
2. Объем номинальный аппарата 22,5м , межтрубного пространства 2,25м .
3. Производительность 2,78 кг/с (по исходному раствору).
4. Площадь поверхности теплообмена 125 м .
5. Абсолютное давление в аппарате от 0,014 до 1,0 МПа,
в межтрубном пространстве от 0,0054 до 1,0 МПа..
6. Максимальная температура в трубном пространстве 70 С,
в межтрубном пространстве 104 С.
7. Среда в аппарате и трубном пространстве - водный раствор NaNO3 ,
в межтрубном пространстве - насыщенный водяной пар.

Состав: Вид общий, техсхема Язык документа

Софт: Компас v11

Каталог / Промышленность / Расчет Выпарного аппарата с естественной циркуляцией и вынесенной греющей камерой S=125

Просмотр файлов
ВО.cdw
ВО.bak
Печать парфенова - копия (2).docx
схема.cdw
схема.bak
