Раздел ТХ проекта "Строительство завода по производству холодного асфальта"

Проект строительства блока по подготовке полимерного битумного вяжущего (ПБВ) для приготовления холодных асфальто-бетонных смесей разработан на основании задания на проектирование.
Проект выполнен в соответствии с требованиями СНиП 34-02-99 (2004) "Подземные хранилища газа, нефти и продуктов их переработки", ПБ 03-428-02 "Правила безопастности при строительстве подземных сооружений".
Рабочие чертежи разработаны в соответствии с действующими нормами, правилами и стандартами.
В состав блока по подготовке полимерного битумного вяжущего для приготовления холодных асфальтобетонных смесейвходят:
- емкость для дизельного топлива;
- две емкости для битума;
- емкость для приготовления смеси;
- мерная емкость для битума;
- насосы для перекачки дизельного топлива и битума;
- комплекс "Matrex".
Заполнение резервуара предусматривается передвижной автоцистерной. Во время заполнения резервуаров, работа блока запрещена.
Подача битума осуществляется по надземным трубопроводам из автоцистерн при помощи битумной станции ДС-125. Подача дизельного топлива осуществляется насосом КМ 65-40-140. Перемешивание, рецеркуляция и подача ПБВ осуществляется рециркуляционно-дозирующим комплексом "Matrex", имеющий полную заводскую готовность.
Трубопроводы запроектированы из стальных электросварных труб по ГОСТ 8732-78 и водогазопроводных труб по ГОСТ 3262-75.
Прокладка трубопроводов предусматривается надземная на опорах с покрытием труб эмалью для наружных работ за 2 раза по 2 слоям грунтовки и теплоизоляцией с греющим кабелем. Выполнить 100% контроль сварных стыков трубопроводов.
Монтаж и испытание резервуаров и трубопроводов вести в соответствии с требованиями СНиП 34-02-99 (2004) "Подземные хранилища газа, нефти и продуктов их переработки", СНиП 12-03-01 "Безопастность труда в строительстве", ПБ 03-428-02 "Правила безопастности при строительстве подземных сооружений".

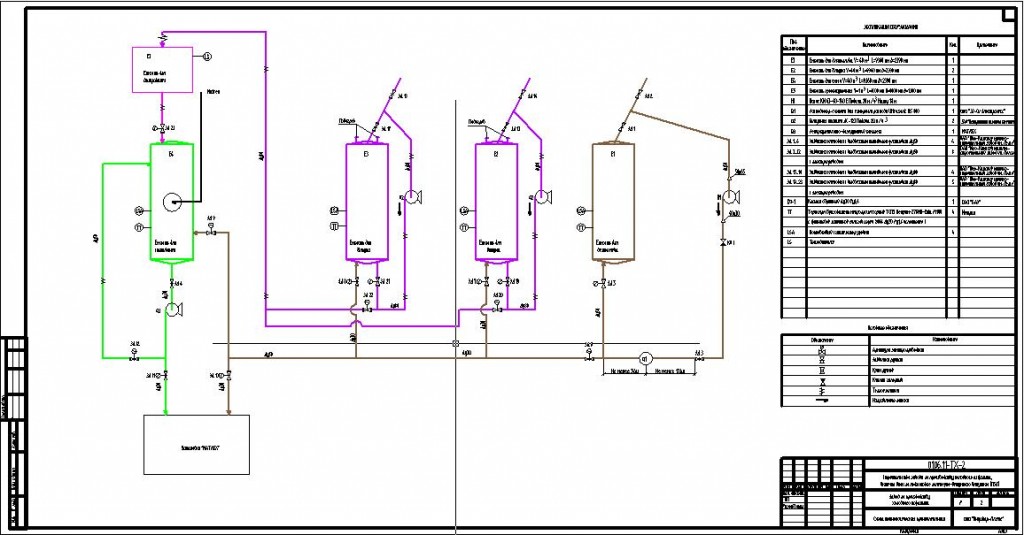

Состав: Раздел ТХ: Общие данные, Схема технологическая, План.Вид.Разрезы.Спецификация, Мерная емкость, Спецификация оборудования, изделий и материалов Язык документа

Софт: ZWCAD 2011 DWG

Каталог / Промышленность / Раздел ТХ проекта "Строительство завода по производству холодного асфальта"

Просмотр файлов
0106.11-??-1 ??? 1 ??騥 ????? ???.dwg
0106.11-??-2 ??? 2 ?奬? ??????????? ?ਭ樯???쭠? ???.dwg
0106.11-??-3 ??? 3 ????. ??? ?. ???१? ?-?, ?-?, ?-?, ?-?. ????????..dwg
0106.11-??-4 ??? 4 ??ୠ? ?????? (?5). ????. ??? ?. ????????..dwg
0106.11-??.? ???????? ???????????, ??????? ? ????????..xls
