Разработка технологии горячей объемной штамповки изделия тройник

Уфимский государственный авиационный технический университет
Кафедра "Нанотехнологий"
Разработка технологии горячей объемной штамповки изделия «Тройник»
Курсовой проект по дисциплине "Технология ковки и объемной штамповки"

Объектом разработки является технологический процесс производства поковки изделия «Тройник». Основным назначением готовой детали «тройник» является подвод топлива к топливному коллектору турбореактивного двухконтурного двигателя АЛ-31ФП. Температурный режим работы детали примерно 650°С. Курсовой проект содержит анализ базовой технологии и анализ предлагаемых вариантов изготовления поковки, выбор рационального варианта и его проработку, конструирование и расчет штамповой оснастки.

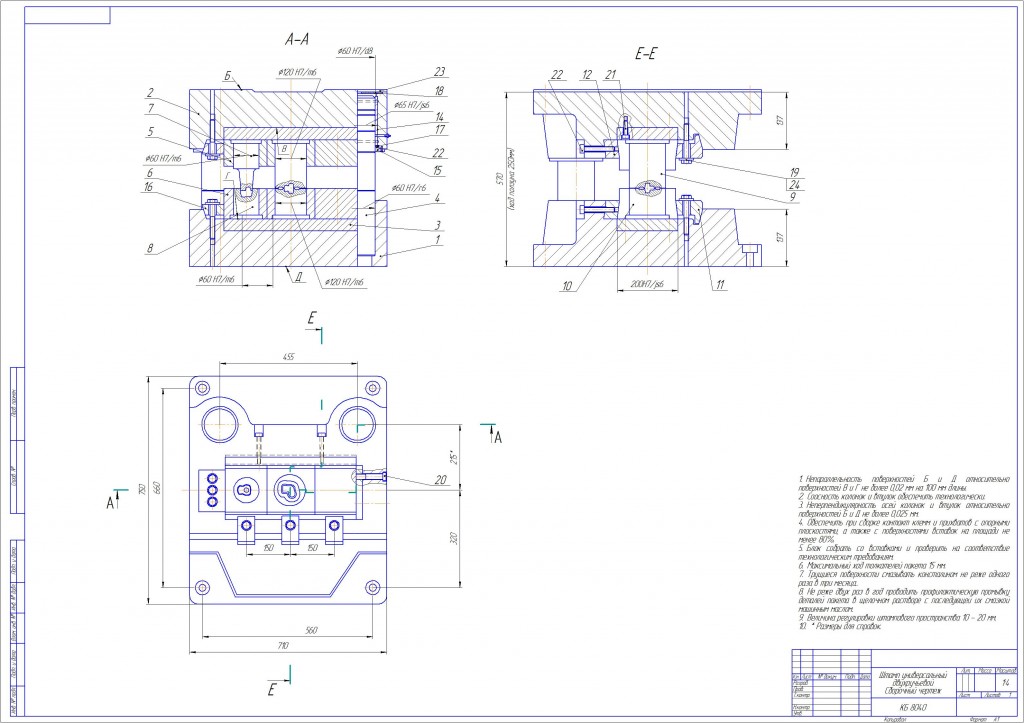

Курсовой проект по горячей объемной штамповки, включающий в себя, пояснительную записку, сборочный чертеж штампа, деталировку рабочих элементов штампа, спецификацию, чертежи поковки и готового изделия

Состав: СБ, ПЗ, Спецификация Язык документа
