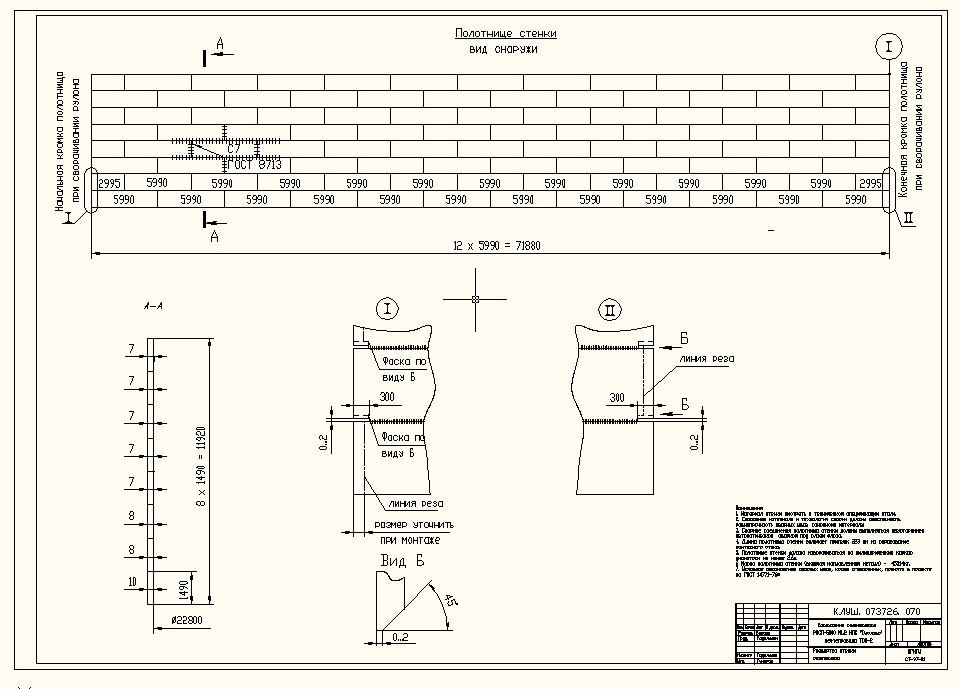

Развертка стенки резервуара РВСП-5000

Развертка стенки резервуара РВСП-5000
Сооружение резервуаров РВСП-5000 N1,2 НПС "Суслово" нефтепровода ТОН-2
Резервуар вертикальный стальной объемом 5000 м³ с понтоном РВСП-5000.

Резервуар объемом 5000 м³ состоит из следующих конструктивных элеменов:
- плоского днища,
- цилиндрической стенки,
- стационарной крыши из рулонных заготовок,
- понтона,
- лестницы и площадки,
- технологического оборудования.

УГНТУ СТ-97-01

Состав: Развертка стенки Язык документа

Софт: AutoCAD

Каталог / Промышленность / Нефть и Газ / Развертка стенки резервуара РВСП-5000

Просмотр файлов
Стенка.dwg
