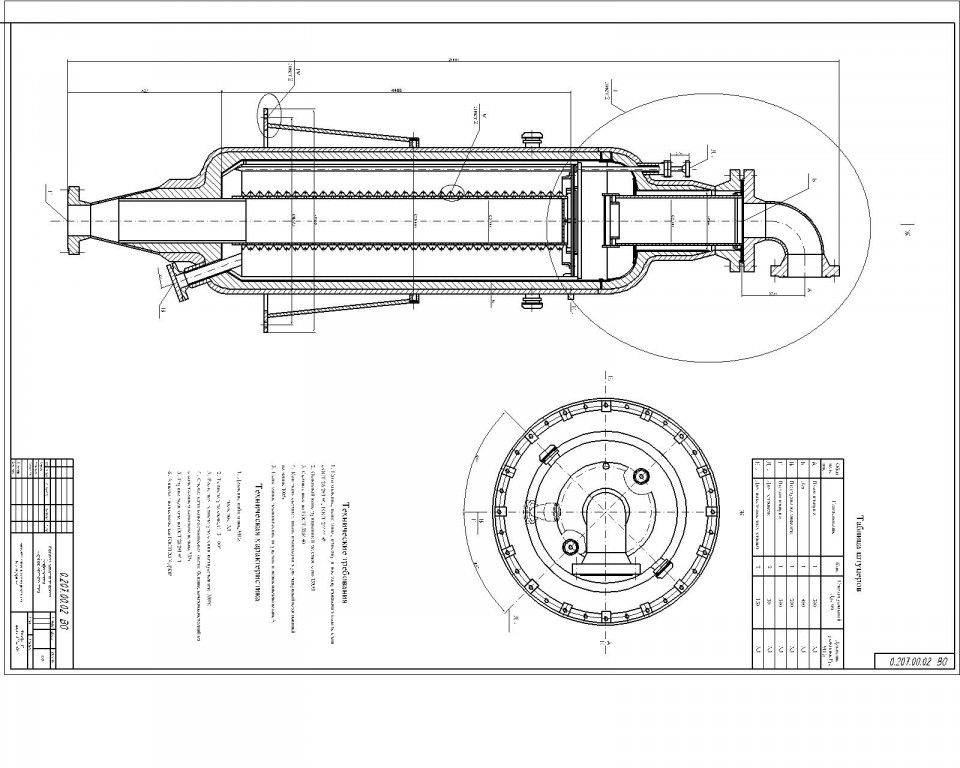

Реактор каталитического риформинга Чертеж общего вида

Чертеж общего вида реактора риформинга с радиальным вводом сырья, технические условия, таблица штуцеров. Установка каталитиечского риформинга.Блок риформинга.

Техническая характеристика
1. Давление избыточное, МПа расчетное - 3,1
2. Температура среды, С - 500°
3. Расчетная температура стенки корпуса реактора - 350°С
4. Среда: взрывопожароопасная (пары бензина, водородосодержащий газ
с содержанием водорода не менее 75%
5. Группа реактора по ОСТ 26-291-94-1
6. Аппарат подведомствен ГОСТЕХНАДЗОР

Состав: Вид общий (ВО) Язык документа

Софт: AutoCAD

Каталог / Промышленность / Реактор каталитического риформинга Чертеж общего вида

Просмотр файлов
Реактор.dwg
