Ректификационная клапанная тарельчатая колонна 46м

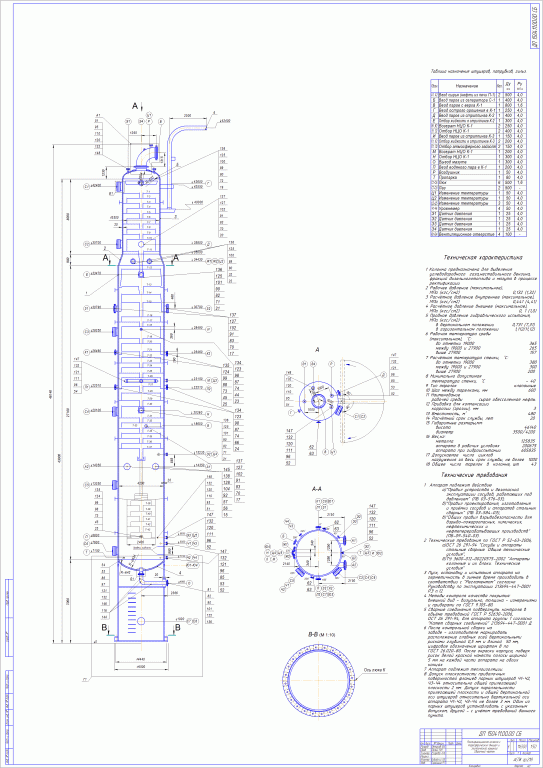

Чертёж клапанной тарельчатой ректификационной колонны высотой 46 метров, состоящей из торосферических днища и крышки, обечаек диаметром 3500/4200мм соответственно. Предназначена для выделения углеводородного газа, нестабильного бензина, фра-кций дизельного топлива и мазута в процессе ректификации.

Техническая характеристика
1 Колонна предназначена для выделения углеводородного газа,нестабильного бензина, фракций дизельноготоплива и мазута в процессе ректификации
2 Рабочее давление (максимальное), МПа (кгс/см2) 0,132 (1,32)
3 Расчётное давление внутреннее (максимальное), МПа (кгс/см2) 0,441 (4,41)
4 Расчётное давление внешнее (максимальное), МПа (кгс/см2) 0,1 (1,0)
5 Пробное давление гидравлического испытания, МПа (кгс/см2): в вертикальном положении 0,731 (7,31) в горизонтальном положении 1,112(11,12)
6 Рабочая температура среды (максимальная), С: до отметки 19000 365 между 19000 и 27900 265 выше 27900 157
7 Расчётная температура стенки, С: до отметки 19000 380 между 19000 и 27900 300 выше 27900 200
8 Минимально допустимая температура стенки, С - 40
9 Тип тарелок клапанные
10 Шаг между тарелками, мм 600
11 Наименование рабочей среды сырая обессоленная нефть
12 и т.д. до 18

Состав: Сборочный чертеж(СБ) Язык документа

Софт: Компас v12, CDW

Сайт: www

Каталог / Промышленность / Ректификационная клапанная тарельчатая колонна 46м
