Ректификационная колонна ∅800 этанол-вода

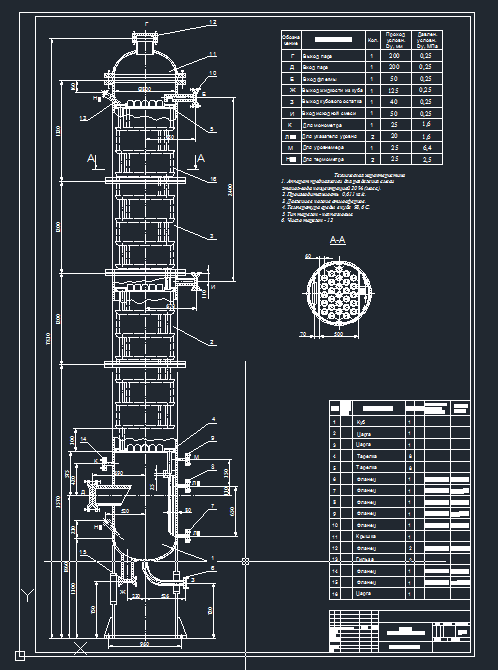

Ректификационная колонна для разгонки жидкостей - аппарат для разделения смеси этанол-вода, диаметр 800 мм.

Техническая характеристика
1. Аппарат предназначен для разделения смеси этанол-вода концентрацией 20% (масс.).
2. Производительность 0,611 кг/с.
3. Давление в колоне атмосферное.
4. Температура среды в кубе 98,6 С.
5. Тип тарелок - колпачковые.
6. Число тарелок - 12

Состав: ВО Язык документа

Софт: AutoCAD

Каталог / Промышленность / Ректификационная колонна ∅800 этанол-вода

Просмотр файлов
Ректификационная колонна.dwg
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта.
