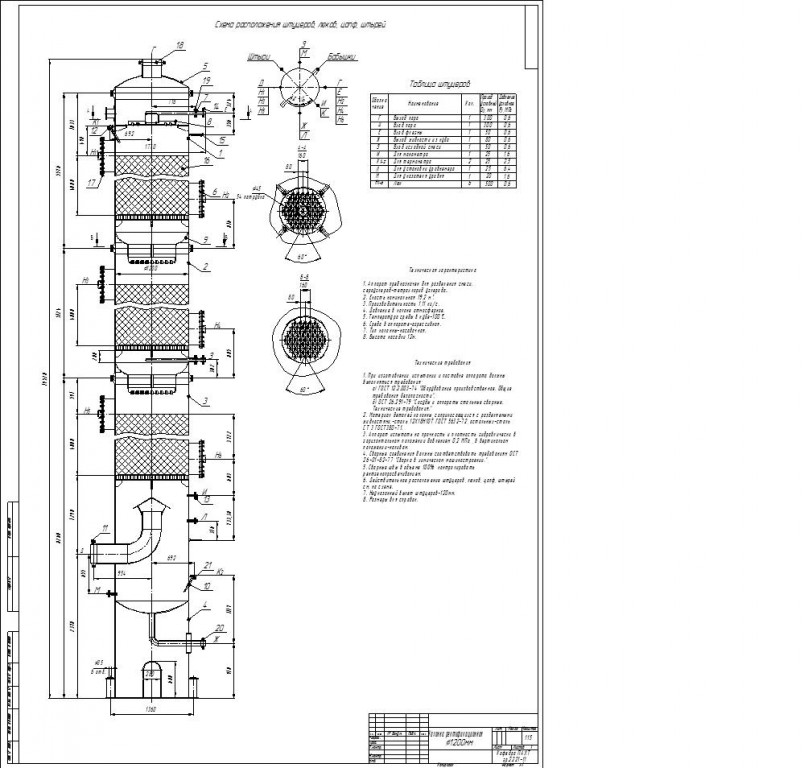

Ректификационная колонна сероуглерод-тетрахлорид углерода d=1200

Ректификационная установка периодического действия. Диаметр колонны - 1200 мм

Техническая характеристика
1. Аппарат предназначен для разделения смеси сероуглерод-тетрахлорид углерода
2. Екость номинальная 19,2 м .
3. Производительность 1,11 кг/c.
4. Давление в колоне атмосферное.
5. Температура среды в кубе-100 C.
6. Среда в аппарате-агрессивная.
7. Тип колонны-насадочная.
8. Высота насадки 12м.

Состав: Вид общий (ВО) Язык документа

Софт: CDW, Компас v12

Каталог / Промышленность / Ректификационная колонна сероуглерод-тетрахлорид углерода d=1200

Просмотр файлов
d1200/Насадочная колонна д1200.cdw
d1200/Насадочная колонна д1200.cdw.bak
d1200/Насадочная колонна д1200.jpg
d1200
