Резиносмеситель РСВД 270-40

Принцип работы резиносмесителя периодического действия заключается в том, что в закрытой камере с помощью двух вращающихся роторов некоторый объём смеси интенсивно перемещается и периодически занимает большее или меньшее пространство. В результате воздействия роторов, перемещающих смесь в уменьшающееся пространство, смесь начинает перетекать из одной полости камеры в другую через зазоры между ротором и стенкой камеры.
Благодаря постоянным изменением направления перемещение смеси в объёме и в зазорах между роторами и стенкой камеры, а также значительным изменениям по величине и направлению перемещений смеси вдоль оси роторов, вызванным их сложной формой. В камере создаются благоприятные условия для усреднения состава смеси по всему объему, а также перетирания ее и разогрева.
Основной частью резиносмесителя является смесительная камера, ко-торая состоит из двух половин корпуса, образующих продольную часть камеры. С торцов находятся две боковины. Смесительная камера устанавливается на фундаментную плиту.
В камерах находятся два ротора, которые устанавливаются в подшипниках качения. Подшипники закреплены в боковинах. В нижней части камеры находится разгрузочное окно, перекрываемое затвором откидного типа. В верхней части резиносмесителя имеется разгрузочное окно, в которое загружается материал. Загрузочное окно закрывается верхним затвором, который опускается и поднимается при помощи поршня воздушного цилиндра.
В смесительной камере имеются отверстия для ввода мягчителей, тех-нического углерода и ускорителей.
Роторы при помощи шарнирных муфт соединяются с блок-редуктором. Применяются открытая система охлаждения ротора, т.е. смесительная камера обрызгивается водой из форсунок, а отводится из полости через сливную воронку.

Характеристика РСВД 270-40
Объем смесительной камеры, дм3 - 270
Коэффициент загрузки смесите-льной камеры - 0,50-0,85
Частота вращения роторов, мин-1
- переднего - 33,5
- заднего - 40
Средняя продолжительность цикла смешения, с - 360
Масса кусков каучука, загружа-емых в резиносмеситель, кг, не более - 35
Рабочее давление сжатого воз-духа, Мпа - 0,6-0,8
Рабочее давление воды для охлаждения, Мпа - 0,4-0,6
Мощность главного электродви-гателя, кВт, не более - 800
Габаритные размер, мм
- длина - 7800
- ширина - 4400
-высота - 5900
Масса, кг, не более - 6500

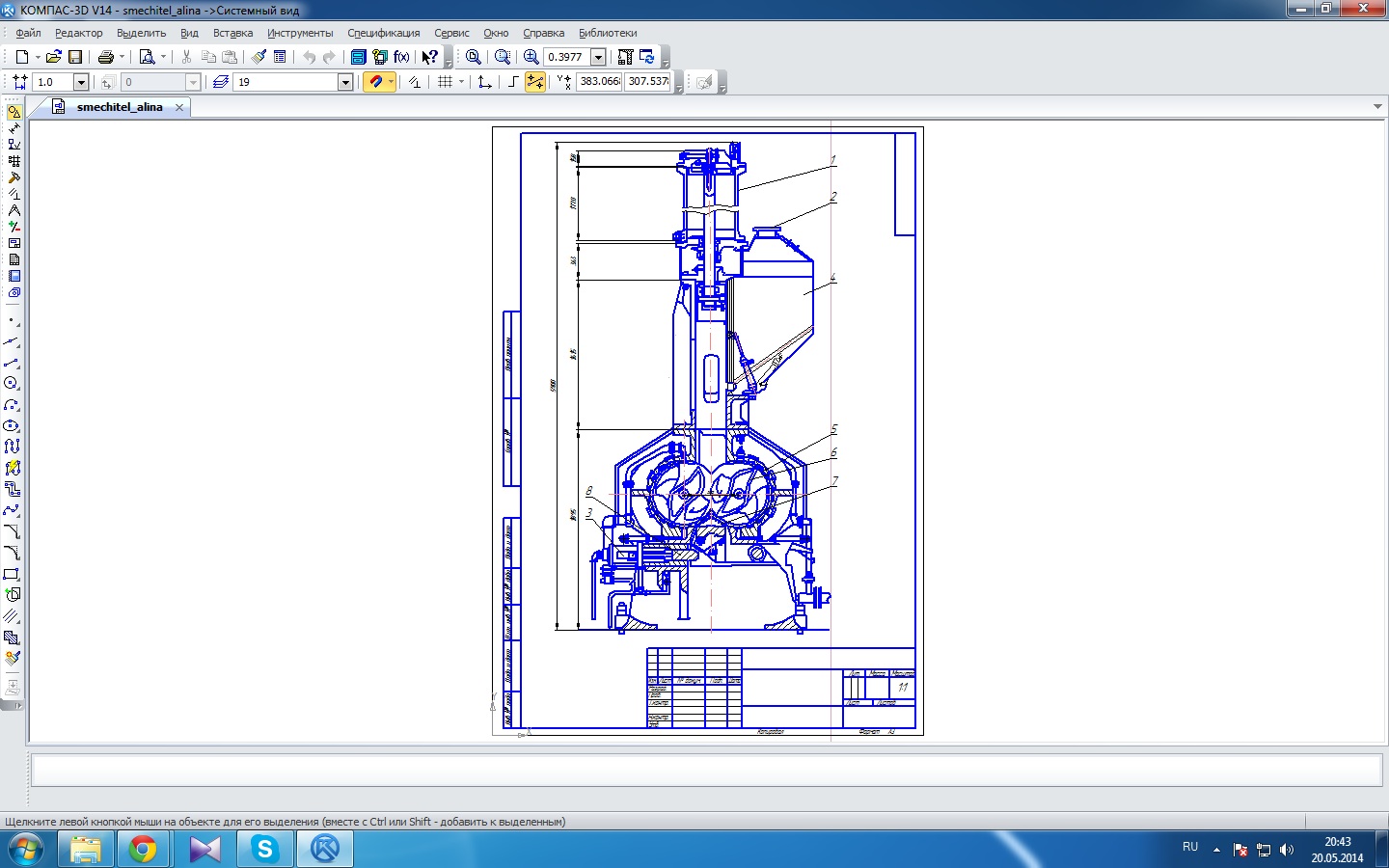

Состав: Сборочный чертёж (СБ), спецификация. Язык документа

Софт: КОМПАС-3D 14
