Резиносмеситель

Технічна характеристика резиномесительного агрегата
1. Вільний об'єм камери змішувача, дм3 270 ± 10
2. Коефіцієнт завантаження камери змішувача 0,5 - 0,85
3. Частота обертання роторів, хв-1
швидкохідного 20 ± 1
тихохідного 17 ± 1
4. Середня тривалість змішування, мін 8
5. Головний електродвигун
потужність, кВт 315
частота обертання, об/хв 500
напруга, В 6000 ±300
частота струму, Гц 50 ± 1
6. Витрата води для охолоджування гумозмішувача
м3/ч, не більш 10
7. Температура води для охолоджування гумозмішувача, С 4- 25
8. Робочий тиск МПа (кгс/см2)
охолоджуючої води 0,3-0,5 (3-5)
стислого повітря 0,6-0,8 (6-8)
9. Витрата стислого повітря, м3/ч 75 - 90
10. Габаритні розміри, мм не більш
довжин 7800
ширина 4400
висота 5900
11. Маса, кг, не більше 60000

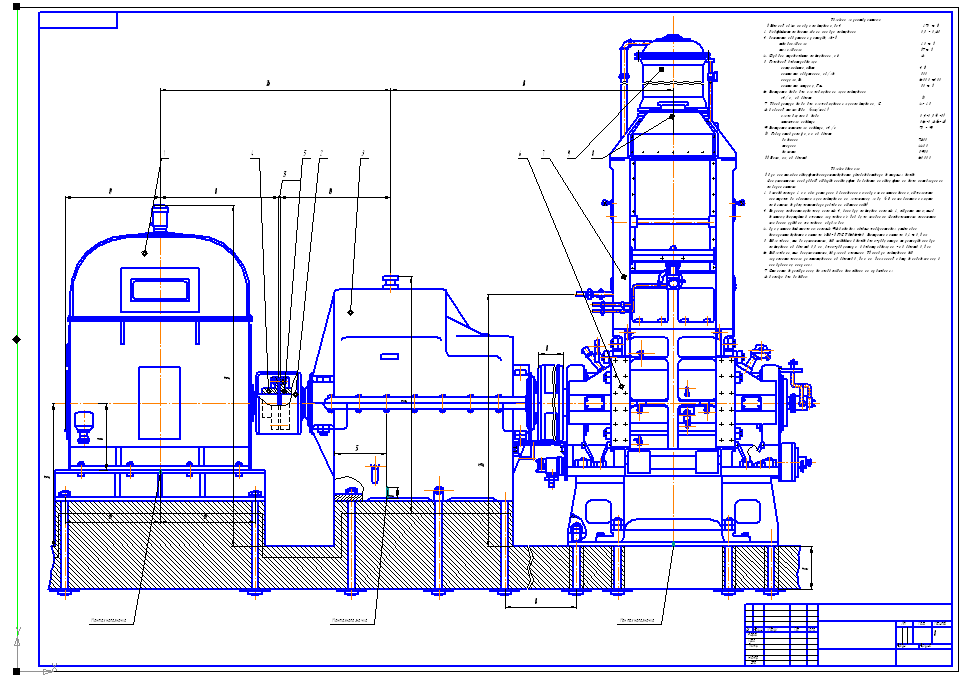

Состав: Общий вид,спецификация,все размеры указаны

Софт: Компас v12

Каталог / Промышленность / Резиносмеситель

Просмотр файлов
резиносмеситель/List 11 TOXB.frw
резиносмеситель/Специфікація.docx
резиносмеситель
