Сборника масла "бензине" объемом 100м3

Сборник предназначен для хранения масла "бензине". Номинальный объем сборника 100 м3. Рабочий объем сборника 85 м3.

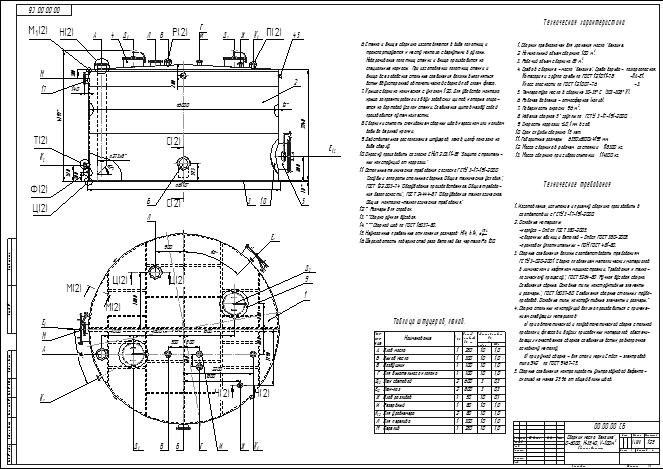

Сборник масла "бензине" D=6000; Н=3540; V=100м

Техническая характеристика
1. Сборник предназначен для хранения масла "бензине.
2. Номинальный объем сборника 100 м .
3. Рабочий объем сборника 85 м .
4. Среда в сборнике - масло "бензине". Среда взрыво- пожароопасная.
Категория и группа среды по ГОСТ 12.1.011-78 -IIA-Е1.
Класс опасности по ГОСТ 12.1.007-76 -3.
5. Температура масла в сборнике 30-35º С (303-308º К).
6. Рабочее давление - атмосферное (налив).
7. Поверхность окраски 96 м .
8. Изделие сварное 5 группы по ГСТУ 3-17-191-2000.
9. Скорость коррозии ≤0,1 мм в год.
10. Срок службы сборника 15 лет.
11. Габаритные размеры 6350х6300х4195 мм.
12. Масса сборника в рабочем состоянии 118300 кг.
13. Масса сборника при гидроиспытании 114300 кг.

Состав: Сборочный чертеж(СБ), Спецификация, Детали
