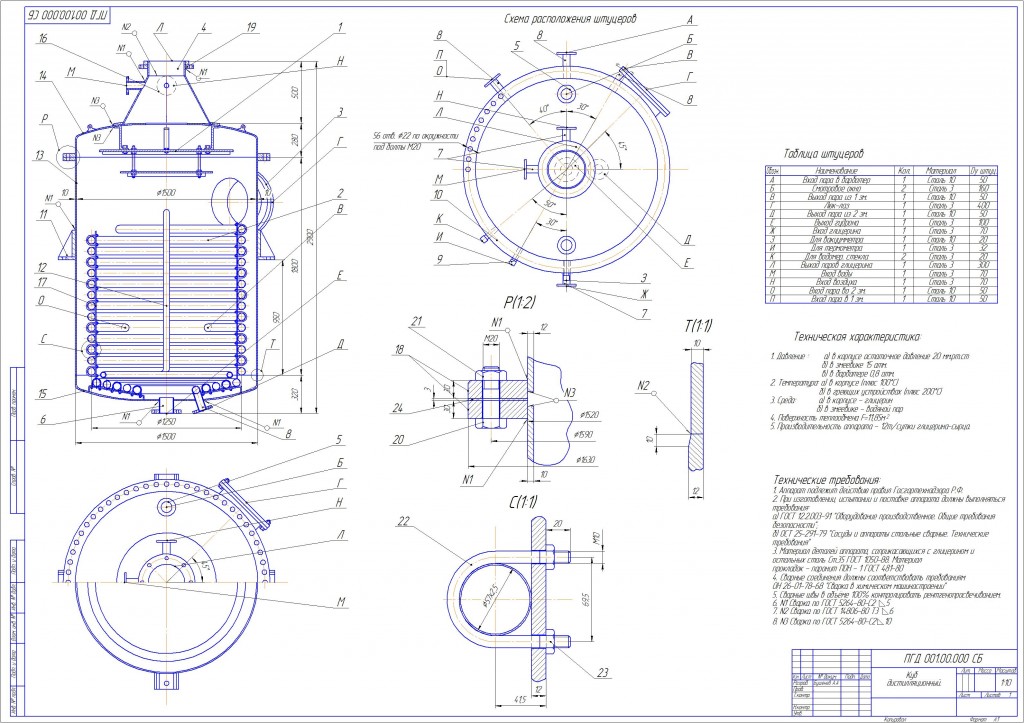

Сборочный чертеж дистилляционного куба

Дистилляционный куб для производства глицерина дистиллированного.

Техническая характеристика:
1. Давление :
а) в корпусе остаточное давление 20 мм.рт.ст
б) в змеевике 15 атм.
в) в барбатере 0,8 атм.
2. Температура:
а) в корпусе (плюс 100 С)
б) в греющих устройствах (плюс 200 С)
3. Среда:
а) в корпусе - глицерин
б) в змеевике - водяной пар
4. Поверхность теплообмена F=11,85м
5. Производительность аппарата - 12т/сутки глицерина-сырца.

Состав: Сборочный чертеж(СБ) Язык документа

Софт: Компас v12

Каталог / Промышленность / Сборочный чертеж дистилляционного куба

Просмотр файлов
КУБ А1.cdw
